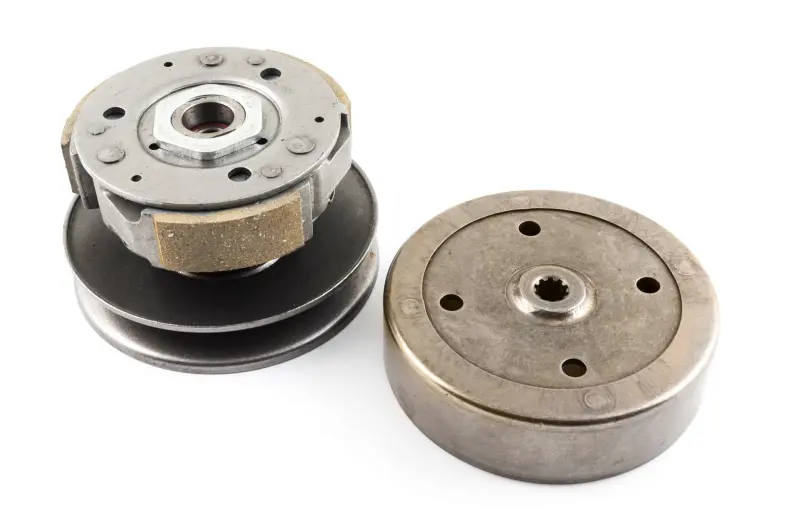

Задний вариатор с барабаном DONGXIN для Suzuki AD50

Задний вариатор с барабаном DONGXIN для Suzuki AD50

Комплект предназначен для ремонта ременной трансмиссии скутера Suzuki AD50 (Address 50). Он объединяет задний ведомый шкив, центробежное сцепление и барабан сцепления — детали, которые совместно принимают усилие от приводного ремня и передают вращение дальше к заднему колесу. Такой вариант подходит для обслуживания трансмиссии, когда требуется заменить не отдельную составляющую, а собранную группу сопряженных деталей.

Как работает задний вариатор

В клиноременной бесступенчатой трансмиссии передний и задний шкивы работают как единая система. Ремень перемещается по их коническим поверхностям, меняя рабочий радиус и передаточное отношение без ступенчатого переключения. Задний шкив реагирует на положение ремня и нагрузку, а центробежное сцепление подключает передачу вращения при увеличении оборотов двигателя. Барабан служит ответной частью для фрикционных колодок сцепления. Согласованная работа этих компонентов влияет на начало движения, набор скорости и поведение скутера при изменении нагрузки.

Износ задней части трансмиссии может сопровождаться рывками при старте, посторонним шумом, вибрацией, проскальзыванием или нестабильным включением сцепления. Похожие проявления также вызывают ремень, передний вариатор и другие детали привода, поэтому перед заменой полезна комплексная диагностика. Проверяют состояние конических поверхностей шкива, колодок, внутренней поверхности барабана, подшипников, направляющих и пружин. Это помогает определить причину неисправности и не оставлять в системе изношенные сопряженные компоненты.

Что учитывать при подборе

• Модель скутера: заявленная совместимость — Suzuki AD50, также обозначаемая как Suzuki Address 50.
• Тип детали: задний ведомый вариатор, связанный с ремнем и центробежным сцеплением.
• Исполнение: вариант с барабаном сцепления; его следует отличать от предложений без барабана.
• Конструкция: перед заказом сравните форму шкива, посадочное отверстие, шлицевое соединение барабана и общую конфигурацию со снятыми деталями.
• Состояние смежных деталей: одновременно оцените ремень и передний шкив, поскольку их износ непосредственно отражается на работе заднего вариатора.

Обозначение AD50 является главным ориентиром, но у техники разных годов и модификаций могут различаться отдельные детали трансмиссии. Надежнее всего сопоставить изделие со старым комплектом до начала монтажа. Особое внимание уделяют центральным посадкам, профилю шлицов, взаимному положению барабана и сцепления, а также геометрии поверхностей, по которым проходит ремень. Не следует подбирать эту позицию только по внешнему диаметру или общему сходству со сцеплением другого скутера.

Установка и обслуживание

Монтаж выполняют после снятия крышки трансмиссии, барабана и ремня в последовательности, предусмотренной конструкцией Suzuki AD50. До сборки очищают отсек от пыли фрикционных накладок и продуктов износа. На ремне, конических плоскостях шкивов и внутренней зоне контакта барабана с колодками не должно быть масла или смазки: загрязнение этих участков способно вызвать проскальзывание и неравномерное включение.

Пружина ведомого шкива находится под значительным предварительным сжатием, поэтому разборку и сборку узла выполняют подходящим фиксатором или компрессором. Крепеж затягивают с усилием, установленным ремонтной документацией для конкретной версии скутера. После монтажа проверяют правильность укладки ремня, свободное вращение, отсутствие перекоса и постороннего контакта внутри крышки. Первый запуск проводят с контролем шума и характера включения сцепления. Комплект DONGXIN с барабаном рассчитан на восстановление задней части вариаторной трансмиссии Suzuki AD50 при подтвержденном износе штатных деталей.
