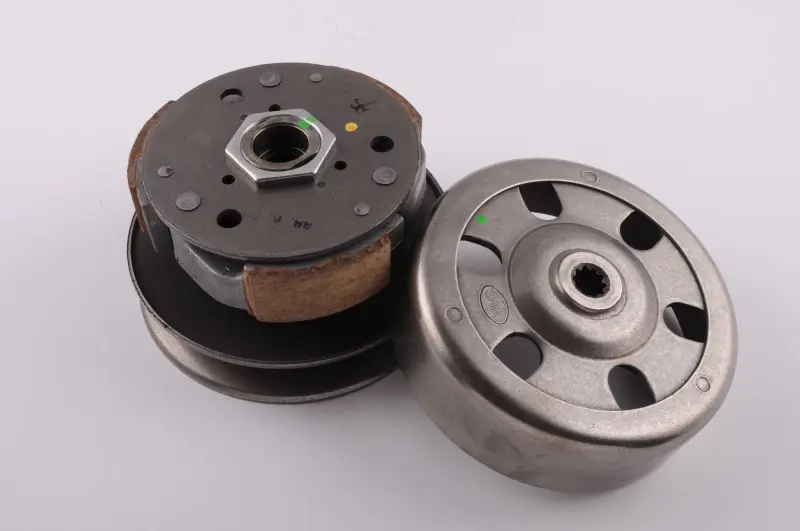

Задний вариатор Suzuki Address AD100 с барабаном DONGXIN

Задний вариатор в сборе для Suzuki Address AD100

Комплект DONGXIN предназначен для ремонта задней части вариаторной трансмиссии 100-кубового двухтактного скутера Suzuki Address AD100. Деталь взаимодействует с приводным ремнем и центробежным сцеплением: ведомый шкив принимает усилие от ремня, а сцепление после набора оборотов передает вращение дальше на трансмиссию скутера. В комплект включен барабан сцепления, поэтому позиция подходит для комплексной замены связанных деталей заднего вариатора.

Задний вариатор влияет на то, как ремень перемещается по ведомому шкиву при изменении оборотов. Совместная работа переднего и заднего шкивов обеспечивает автоматическое изменение передаточного отношения без ручного переключения передач. Когда обороты снижаются или возрастают, ремень меняет положение между половинами шкива, а центробежное сцепление подключает передачу вращения после достижения необходимых оборотов.

Конструкция и назначение комплекта

Комплект объединяет ведомую часть вариатора, механизм центробежного сцепления и отдельный барабан. Такая конфигурация удобна при ремонте, когда изношены не только поверхности шкива, но и детали сцепления либо внутренняя поверхность барабана. Установка совместимых компонентов одним комплектом позволяет восстановить их правильное взаимное расположение без подбора барабана отдельно.

• ведомый шкив работает с ремнем вариаторной трансмиссии и изменяет его рабочий радиус;
• центробежные колодки подключают передачу вращения при наборе оборотов;
• барабан образует контактную поверхность для колодок сцепления;
• центральная посадочная часть соединяет сборку с соответствующим валом трансмиссии.

Когда требуется замена

Проверка заднего вариатора необходима при рывках во время трогания, постороннем шуме со стороны трансмиссии, неравномерном разгоне, заметном люфте или следах повреждения контактных поверхностей. Подобные проявления не всегда связаны только с одной деталью: одновременно следует оценить состояние ремня, переднего вариатора, посадочных мест и трансмиссионного кожуха. Если на снятом комплекте обнаружены деформация, выработка, перекос или повреждение барабана, установка сборки с согласованными компонентами помогает выполнить ремонт комплексно.

Как проверить совместимость

Основное применение этой версии — Suzuki Address AD100 с двухтактным двигателем объемом 100 см³. Обозначения Address 100 и AD100 используются для идентификации модели, однако перед установкой нужно учитывать конкретную модификацию скутера. Сравните старую деталь с новой по общей геометрии, диаметру и профилю шкива, форме центральной посадки, количеству и конфигурации шлицев, глубине барабана и расположению фиксирующих деталей. Также проверьте соответствие используемому ремню: его профиль должен подходить к шкивам конкретной трансмиссии.

Рекомендации по установке

Перед монтажом очистите внутреннее пространство трансмиссионного кожуха и проверьте, нет ли на соседних деталях выраженной выработки. Контактные поверхности барабана и колодок должны оставаться чистыми, а ремень — устанавливаться без перекручивания и перекоса. Крепеж затягивают с моментом и в последовательности, предусмотренными сервисной документацией Suzuki для соответствующей модификации. После сборки следует убедиться, что детали вращаются без заеданий, ремень занимает правильное положение, а внутри кожуха не осталось посторонних предметов.

DONGXIN для Suzuki Address AD100 подходит покупателям, которым нужен задний вариатор вместе с барабаном, а не отдельный шкив или отдельные колодки. Точное сравнение со снятой сборкой до начала монтажа помогает исключить ошибку между внешне похожими версиями и заранее проверить все ключевые посадочные параметры.
