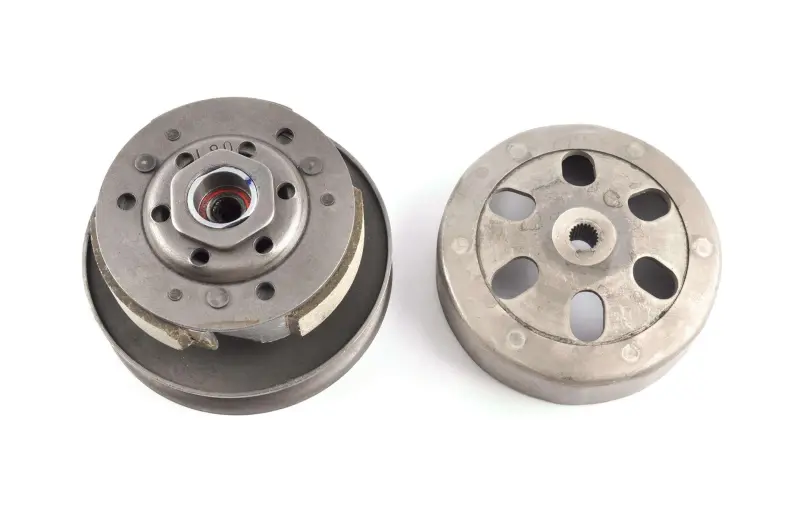

Задний вариатор Honda Lead 90 HF05 с барабаном F-64

Задний вариатор Honda Lead 90 HF05 с барабаном F-64

Комплект предназначен для обслуживания ременной трансмиссии двухтактного скутера Honda Lead 90 с обозначением модели HF05. Задний вариатор взаимодействует с приводным ремнем и центробежным сцеплением: шкив задает положение ремня, а сцепление передает вращение через барабан после набора необходимых оборотов. Такая конфигурация объединяет связанные детали трансмиссии и подходит для ремонта, при котором требуется заменить не только отдельную часть механизма.

Назначение и конструкция

Задний шкив образует вторую сторону ременной передачи скутера. Во время разгона ремень перемещается по рабочим поверхностям переднего и заднего шкивов, за счет чего изменяется передаточное отношение. С задним вариатором сопряжено центробежное сцепление: его колодки расходятся при увеличении оборотов и входят в контакт с внутренней поверхностью барабана. Поэтому состояние шкива, сцепления и барабана влияет на начало движения, набор скорости и передачу тяги к редуктору.

Исполнение F-64 предлагается с барабаном. Комплектная конфигурация удобна, когда старый барабан имеет выраженную выработку, перегрев, неровную контактную поверхность либо когда одновременно обслуживаются несколько связанных деталей. Перед заменой необходимо проверить и остальные компоненты передачи: приводной ремень, посадочные места, подшипники, пружины и крепеж. Установка нового комплекта не устраняет неисправности, возникшие в другой части трансмиссии.

Совместимость и подбор

• Марка и модель: Honda Lead 90.
• Модификация: HF05.
• Тип двигателя: двухтактный.
• Рабочий объем модели: 90 см³.
• Исполнение: задний вариатор с барабаном.
• Обозначение позиции: F-64.

Название Lead само по себе недостаточно для точного выбора: в семействе встречаются скутеры другого объема и с иной конструкцией трансмиссии. До заказа следует сверить обозначение HF05 на документах или идентификационных данных скутера. Дополнительно сравнивают старый комплект с новым по диаметру шкива и барабана, форме посадки, шлицам, вылету деталей и расположению крепежа. Размеры этой позиции не заявлены, поэтому ориентироваться только на внешнее сходство не следует.

Когда требуется проверка заднего вариатора

Осмотр трансмиссии нужен при рывках в начале движения, постороннем шуме под крышкой, ощутимом люфте, нестабильном разгоне, проскальзывании либо следах перегрева барабана. Эти признаки не указывают исключительно на одну деталь: похожее поведение вызывают изношенный ремень, загрязнение сцепления, повреждение подшипников или неисправность переднего вариатора. Решение о замене принимают после разборки и проверки контактных поверхностей, посадок и свободного хода подвижных частей.

Установка и обслуживание

Монтаж выполняют в чистом отсеке трансмиссии, не допуская попадания смазки на ремень, поверхности шкивов и зону контакта колодок с барабаном. Перед сборкой проверяют состояние резьбы, шайб и гаек, правильное положение ремня и отсутствие перекоса. Крепеж затягивают с моментом, предусмотренным сервисной документацией Honda для конкретной модификации. Для демонтажа и фиксации деталей применяют подходящий инструмент; при отсутствии опыта работу лучше поручить мастеру, знакомому с трансмиссией Honda Lead.

После установки механизм должен вращаться без заеданий и ненормального люфта. Первый запуск проводят с контролем посторонних звуков, а работу трансмиссии оценивают без резких нагрузок. Точный подбор по HF05 и предварительная диагностика сопряженных компонентов помогают получить корректную посадку комплекта и восстановить штатную работу ременного привода.
