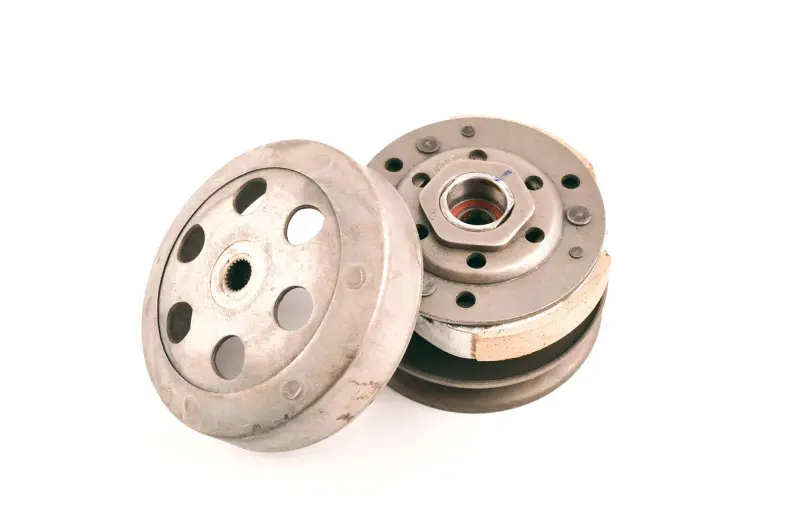

Задний вариатор Honda Dio, Tact, Lead 50 с барабаном KOK

Задний вариатор Honda Dio, Tact, Lead 50 с барабаном KOK

Комплект предназначен для обслуживания ременной автоматической трансмиссии двухтактных скутеров Honda Dio, Tact и Lead с двигателем объемом 50 см³. Задний вариатор работает как ведомый шкив: принимает усилие от приводного ремня, изменяет его рабочий радиус и передает вращение через центробежное сцепление. Такая схема обеспечивает автоматическое изменение передаточного отношения в зависимости от частоты вращения двигателя и нагрузки.

Конструкция объединяет ведомый шкив и механизм центробежного сцепления, а представленная конфигурация дополнена барабаном сцепления. Во время разгона ремень перемещается между рабочими поверхностями шкива, а колодки сцепления при достижении необходимой частоты вращения взаимодействуют с внутренней поверхностью барабана. В результате вращение передается дальше на редуктор и заднее колесо. Состояние этих сопряженных деталей влияет на начало движения, набор скорости и стабильность работы трансмиссии.

Когда требуется проверка заднего вариатора

Осмотр этой части трансмиссии актуален при рывках во время старта, постороннем шуме под крышкой вариатора, заметном люфте, перекосе ремня или нестабильном разгоне. Причиной могут быть износ рабочих поверхностей шкива, повреждение посадочных участков, нарушение геометрии барабана либо износ других деталей привода. Перед заменой следует проверить весь задний механизм, состояние ремня и сопряженные посадки: установка нового комплекта без устранения соседней неисправности не всегда восстанавливает нормальную работу привода.

Что учитывать при подборе

• Модель и исполнение скутера. Комплект заявлен для Honda Dio, Tact и Lead 50, однако эти семейства включают разные поколения и модификации.
• Тип двигателя. Подтвержденное назначение относится к двухтактным версиям объемом 50 см³; для четырехтактной техники деталь подбирать по этому названию нельзя.
• Посадка на вал. Сравните шлицевое соединение, диаметр посадочного участка, положение крепежа и общую глубину старого механизма.
• Геометрия шкива и барабана. До установки сопоставьте наружные размеры, вылет, расположение рабочих плоскостей и форму всех сопрягаемых частей.
• Параметры ремня. Ремень должен соответствовать конкретной модификации скутера и правильно располагаться между половинами ведомого шкива.

Одного совпадения названий Dio, Tact или Lead недостаточно для окончательного выбора. Надежнее сопоставить код модели и двигателя, конструкцию демонтированной детали, тип крепления и основные размеры. Особенно внимательно следует проверять скутеры после замены двигателя, трансмиссии или установки деталей от другой модификации.

Установка и обслуживание

Перед монтажом очищают внутреннее пространство крышки трансмиссии и проверяют вал, резьбу крепления, ремень и соседние детали. Рабочие поверхности шкива и внутренняя дорожка барабана не должны получать загрязнение, способное вызвать проскальзывание. Механизм устанавливают без перекоса, а крепеж затягивают способом и моментом, указанными в сервисной документации конкретной модели Honda. После сборки необходимо убедиться, что ремень расположен правильно, детали вращаются свободно и внутри корпуса отсутствует контакт с крышкой.

KOK с барабаном подходит для планового восстановления задней части вариаторной трансмиссии Honda Dio, Tact или Lead 50, когда требуется заменить не отдельную деталь, а согласованный комплект ведомого шкива и сцепления. Точная предварительная сверка помогает избежать несовпадения посадки и сохранить корректное взаимодействие ремня, шкива и барабана после ремонта.
