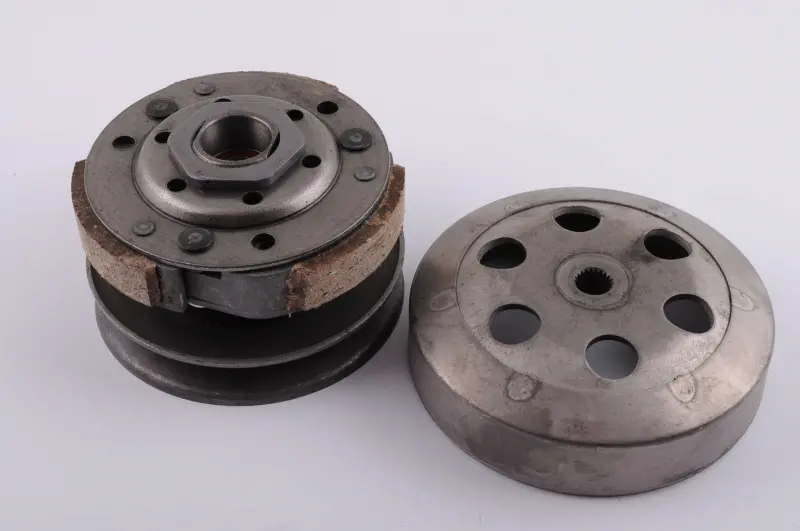

Задний вариатор с барабаном DONGXIN для Honda DIO, TACT, LEAD 50

Задний вариатор с барабаном DONGXIN для Honda DIO, TACT, LEAD 50

Комплект предназначен для ременной трансмиссии 50-кубовых двухтактных скутеров Honda семейств DIO, TACT и LEAD. Задний вариатор принимает усилие от приводного ремня, взаимодействует с центробежным сцеплением и передает вращение к редуктору после набора необходимых оборотов двигателя. Исполнение с барабаном удобно при ремонте, когда требуется заменить не отдельную деталь, а взаимосвязанные компоненты задней части трансмиссии.

Назначение и принцип работы

Ведомый шкив образует посадочную дорожку для ремня. При изменении оборотов подвижная щека смещается, ремень занимает другой радиус, а передаточное отношение бесступенчатой трансмиссии изменяется. Одновременно колодки центробежного сцепления расходятся и соприкасаются с внутренней поверхностью барабана, связывая двигатель с задним колесом. Поэтому состояние шкива, колодок и барабана влияет на начало движения, набор скорости и работу ремня.

Конструкция включает двухщечный ведомый шкив, трехколодочное центробежное сцепление и отдельный наружный барабан. Такая конфигурация соответствует устройству заднего шкива и сцепления, применяемому в ременной трансмиссии Honda Dio. Деталь относится к аналоговым запчастям DONGXIN и рассчитана на скутеры Honda с объемом двигателя 50 см³. В перечнях совместимости также указаны двухтактное исполнение и модификации Lead 50 AF20 и AF48.

Что проверить при подборе

Название серии скутера само по себе не охватывает все различия между годами выпуска и модификациями. До покупки следует сопоставить новую деталь со снятым механизмом и данными конкретного скутера. Особенно внимательно проверяют исполнение вала и шлицевого соединения, наружные размеры шкива и барабана, глубину посадки, расположение дистанционных деталей и параметры приводного ремня. Для DIO и TACT необходимо знать точный индекс рамы либо двигателя, поскольку в этих семействах встречаются разные варианты трансмиссии.

• Модель техники: Honda DIO, TACT или LEAD с двигателем 50 см³.
• Тип трансмиссии: ременная бесступенчатая передача с задним ведомым шкивом и центробежным сцеплением.
• Исполнение: задний вариатор DONGXIN с наружным барабаном сцепления.
• Подтвержденные модификации LEAD: AF20 и AF48; для остальных версий требуется сверка конструкции.

Установка и обслуживание

Перед монтажом проверяют приводной ремень на трещины, расслоение и заметный износ, а также осматривают посадочный вал, дистанционные втулки и крепеж. Поврежденный или неподходящий ремень способен ухудшить работу даже нового вариатора. Ремень должен правильно располагаться между щеками ведомого шкива и не мешать затяжке крепления. Момент затяжки выбирают по сервисным данным конкретной модификации Honda, а для удержания барабана применяют предназначенный для этой операции инструмент.

Поверхности шкива, по которым движется ремень, внутреннюю дорожку барабана и фрикционные накладки колодок оставляют чистыми и сухими. Попадание масла или смазки на ремень и контактные зоны может вызвать проскальзывание, рывки и перегрев. Разборка подпружиненной части ведомого шкива требует подходящего приспособления: сжатая пружина создает значительное усилие, поэтому такую операцию разумно выполнять в мастерской.

Когда требуется замена

Поводом для диагностики служат затрудненное начало движения, рывки, посторонний шум, вибрация, проскальзывание или отсутствие передачи тяги на колесо. Эти симптомы могут быть связаны не только с задним вариатором, но и с изношенным ремнем, пружинами сцепления либо другими деталями трансмиссии. Перед заменой следует определить причину неисправности и проверить соседние компоненты. Правильно подобранный и установленный комплект восстанавливает штатное взаимодействие ремня, ведомого шкива, сцепления и барабана без необходимости собирать эти основные части по отдельности.
