Задний вариатор Honda Dio, Tact, Lead 50, 2T (TM)

Задний вариатор Honda Dio, Tact и Lead 50 (TM)

Задний вариатор предназначен для ремонта бесступенчатой трансмиссии двухтактных скутеров Honda Dio, Tact и Lead. Деталь объединяет ведомый шкив и центробежное сцепление, через которые приводной ремень передает крутящий момент к редуктору и заднему колесу. Такая компоновка позволяет обслужить связанную часть трансмиссии одним собранным механизмом, когда отдельная замена колодок, подвижной щеки или других изношенных деталей уже нецелесообразна.

Во время движения ремень перемещается между щеками ведомого шкива и меняет свой рабочий радиус. Так трансмиссия автоматически подстраивает передаточное отношение под обороты двигателя и нагрузку. Центробежное сцепление подключает передачу момента после набора оборотов: его колодки расходятся и взаимодействуют с барабаном. От состояния шкива, посадок, колодок и барабана зависят начало движения, плавность разгона и отсутствие посторонних вибраций.

Конструкция и назначение

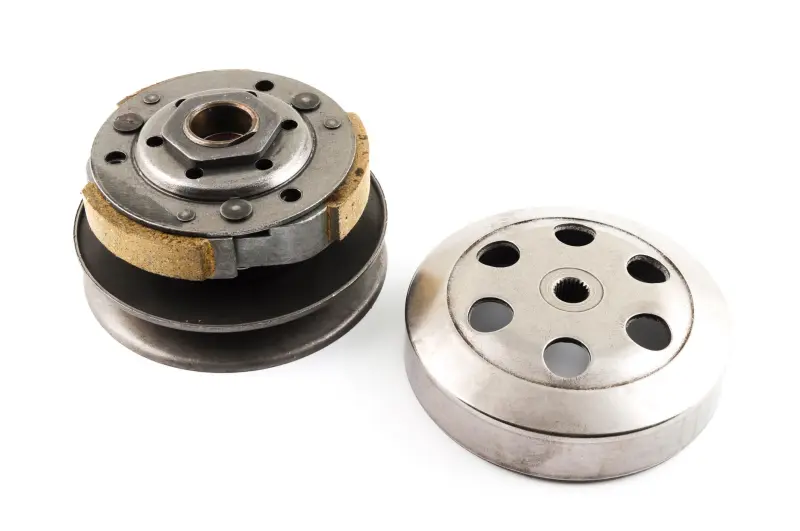

В состав представленного механизма входят ведомый шкив, трехколодочное центробежное сцепление и отдельный барабан сцепления. Ведомая часть работает совместно с приводным ремнем и передним вариатором, поэтому при ремонте необходимо оценивать трансмиссию комплексно. Новый задний вариатор не устраняет дефекты изношенного ремня, поврежденных поверхностей переднего шкива или неисправностей редуктора, если они также присутствуют.

• Тип детали: задний вариатор с центробежным сцеплением и барабаном.
• Назначение: передача момента от приводного ремня и автоматическое изменение передаточного отношения.
• Тип двигателя: двухтактный.
• Указанный диапазон двигателя: 50–110 см³.
• Совместимые семейства: Honda Dio, Honda Tact и Honda Lead.

Когда требуется замена

Проверка заднего вариатора актуальна при рывках в момент старта, задержке включения сцепления, вибрации, звоне или скрежете со стороны крышки трансмиссии, неравномерном разгоне и заметном износе колодок либо поверхностей шкива. Причина подобных проявлений не всегда ограничивается одной деталью, поэтому перед установкой следует осмотреть ремень, передний вариатор, вал и сопряженные посадки. Барабан не должен иметь критической выработки на поверхности контакта с колодками, а щеки шкива — повреждений, мешающих свободному перемещению ремня.

Как подобрать вариатор

Названий Dio, Tact или Lead недостаточно для окончательного выбора: внутри этих семейств существуют разные поколения и модификации трансмиссии. Сначала уточните двухтактное исполнение двигателя и его фактическую модель. Затем сопоставьте демонтированный механизм по диаметру шкива и барабана, ширине и профилю посадки, шлицам центрального отверстия, расположению шайб и гаек. Также проверьте тип и размер применяемого ремня. Эти параметры должны соответствовать штатной конструкции конкретного скутера.

Монтаж выполняют на чистые посадочные поверхности с правильным расположением ремня и крепежных деталей. Для удержания барабана и разборки подпружиненной ведомой части применяют подходящий сервисный инструмент. Крепеж затягивают с моментом, установленным руководством для конкретной модификации Honda. После сборки проверяют свободное вращение, отсутствие перекоса и корректную посадку ремня, а первый запуск проводят без резкой нагрузки. Такой порядок помогает исключить ошибку при сборке и оценить работу трансмиссии до обычной эксплуатации.
