Задний вариатор KOK для Honda Dio AF35/48/51/56, алюминий

Задний вариатор KOK для Honda Dio AF35/48/51/56

Задний вариатор предназначен для трансмиссии скутеров Honda Dio с обозначениями AF35, AF48, AF51 и AF56. Он взаимодействует с приводным ремнем и сцеплением: принимает усилие от ремня, участвует в изменении передаточного отношения и передает крутящий момент дальше по трансмиссии. Деталь подходит для планового восстановления привода, а также для ремонта после износа посадочных и контактных поверхностей штатного узла.

Назначение и устройство

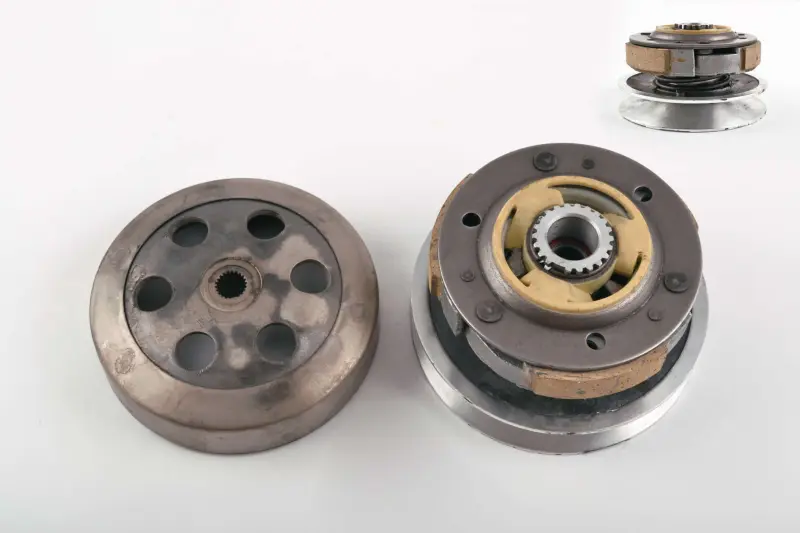

В клиноременной трансмиссии задний вариатор выполняет функцию ведомого шкива. При изменении режима движения ремень перемещается по его рабочим поверхностям и меняет радиус вращения. От состояния шкива зависят свободное перемещение ремня, согласованная работа с передним вариатором и корректное включение центробежного сцепления. Конструкция объединяет ведомую часть вариатора со сцеплением; снаружи устанавливается колокол. Центральное шлицевое соединение служит для посадки узла на вал.

Корпусные детали выполнены из алюминия. Такая версия соответствует указанной конфигурации KOK и должна подбираться по модели скутера и геометрии снятого вариатора. Внешнее сходство деталей для разных поколений Honda не подтверждает взаимозаменяемость: различаться могут посадка на вал, размеры шкива, положение ремня и параметры сопряжения с колоколом.

Что проверить при подборе

• Код рамы скутера. Заявленная совместимость относится к Honda Dio AF35, AF48, AF51 и AF56. Обозначение следует проверять полностью, поскольку близкие по названию модификации могут использовать другое исполнение трансмиссии.
• Посадочное соединение. Сравните форму и количество шлицев, диаметр центральной посадки и положение крепежа со снятой деталью.
• Геометрию шкива. Сопоставьте наружный диаметр, ширину рабочих поверхностей и общую высоту узла. Эти параметры влияют на положение ремня и размещение вариатора под крышкой трансмиссии.
• Сопряжение со сцеплением. Проверьте размеры колокола, расположение колодок и взаимное положение всех устанавливаемых деталей.
• Состояние соседних компонентов. Перед сборкой осмотрите приводной ремень, вал, крепеж и внутреннюю поверхность крышки. Поврежденные сопряженные детали способны нарушить работу нового вариатора.

Когда требуется замена

Основанием для диагностики заднего вариатора служат люфт, посторонний шум со стороны трансмиссии, перекос ремня, рывки при начале движения или заметное повреждение рабочих поверхностей. Такие проявления могут иметь несколько причин, поэтому до разборки полезно оценить весь привод. Если на снятом узле обнаружены деформация, разбитая посадка, повреждение шлицев либо выраженные дефекты поверхности шкива, установка исправной детали помогает восстановить правильное взаимное положение ремня и сцепления.

Рекомендации по установке

Монтаж выполняют на чистые посадочные поверхности без перекоса. Ремень должен находиться в предусмотренном положении и свободно перемещаться между щеками шкива. Крепеж затягивают по требованиям сервисной документации конкретной модификации Honda, поскольку универсальное значение момента затяжки для перечисленных моделей не указывается. После сборки проверьте свободное вращение, отсутствие контакта с крышкой и ровную работу трансмиссии сначала без резких нагрузок. Тщательная сверка со снятым вариатором до монтажа остается самым надежным способом исключить ошибку при выборе исполнения.
