Задний вариатор KOK для GY6 50 и Honda Dio AF34 с барабаном

Задний вариатор KOK для GY6 50 и Honda Dio AF34 с барабаном

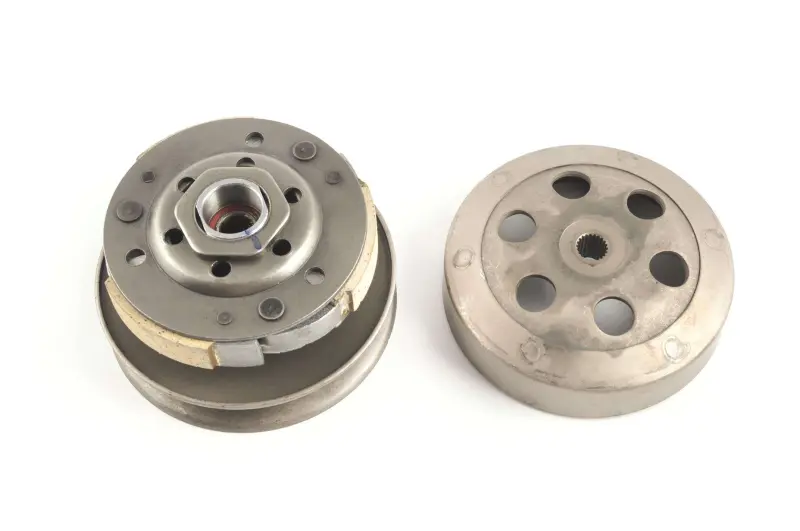

Узел предназначен для ременной трансмиссии скутеров, указанных в применяемости товара. Он объединяет ведомый шкив, центробежное сцепление и барабан, поэтому подходит для комплексного ремонта задней части вариатора без отдельного подбора этих основных компонентов. Такое исполнение особенно удобно, когда изношены сразу несколько сопряженных деталей либо требуется устранить сочетание рывков, шума, биения и нестабильного включения сцепления.

Назначение и принцип работы

Во время движения приводной ремень проходит между щеками заднего шкива и меняет свой рабочий радиус вслед за режимом вариаторной трансмиссии. Вращение от ремня передается на механизм центробежного сцепления. При повышении оборотов колодки расходятся и взаимодействуют с внутренней поверхностью барабана, подключая привод заднего колеса. При снижении оборотов сцепление размыкается, что позволяет двигателю работать на холостом ходу без постоянной передачи тяги на колесо.

Состояние шкива, колодок и барабана непосредственно влияет на трогание и разгон скутера. Износ фрикционных накладок, повреждение поверхности барабана, люфт посадки или нарушение геометрии шкива могут сопровождаться задержкой включения, проскальзыванием, рывками, посторонним шумом либо вибрацией. Замена узла в сборе помогает одновременно обновить взаимодействующие детали, однако перед монтажом необходимо проверить состояние ремня, вала и соседних компонентов трансмиссии.

Применяемость и подбор

Товар заявлен для четырехтактных скутеров семейства GY6 50, включая двигатели 139QMA/1P39QMA и 139QMB/1P39QMB, а также для Honda Dio AF34/AF35. Эти обозначения относятся к разным семействам техники и не отменяют различий между конкретными модификациями. Название модели само по себе недостаточно: задние вариаторы сходного вида могут отличаться посадкой, шлицами, вылетом, диаметром шкива и барабана.

Перед заказом сопоставьте новую деталь со снятым узлом по следующим признакам:

• типу двигателя и точной модификации скутера;
• диаметру и профилю шлицевого отверстия, посадке на вал и резьбе крепежа;
• наружному диаметру и глубине барабана, а также положению его рабочей поверхности;
• диаметру, ширине и взаимному расположению щек ведомого шкива;
• положению ремня, общей высоте сборки и зазору до крышки трансмиссии.

Для сравнения используйте фактические размеры старой детали и параметры конкретной версии двигателя. Особенно внимательно проверяйте посадочную часть при подборе между GY6 50 и Honda Dio: совпадение общего назначения не означает одинаковую геометрию всех исполнений.

Что учесть при установке

Монтаж выполняют при снятой крышке вариаторного отсека. Посадку вала и шлицы следует очистить и осмотреть на предмет выработки, а ремень проверить на трещины, расслоение и заметное изменение ширины. Фрикционные накладки и внутренняя поверхность барабана должны оставаться чистыми и сухими: попадание масла или густой смазки ухудшает сцепление и может вызвать пробуксовку. Крепеж затягивают с моментом, предусмотренным изготовителем соответствующего скутера или двигателя.

После сборки барабан должен вращаться без перекоса и задевания крышки, а ремень — располагаться в шкиве без защемления. Первую проверку проводят на устойчиво установленном скутере, контролируя отсутствие биения и посторонних звуков. Если прежняя неисправность была связана с повреждением вала, подшипников, ремня или крышки, эти причины устраняют одновременно, чтобы новый задний вариатор работал в правильно собранной трансмиссии.
