Задний вариатор JH mod:B для GY6 50 и Honda Dio AF34 с закалённым барабаном

Задний вариатор JH mod:B для скутера

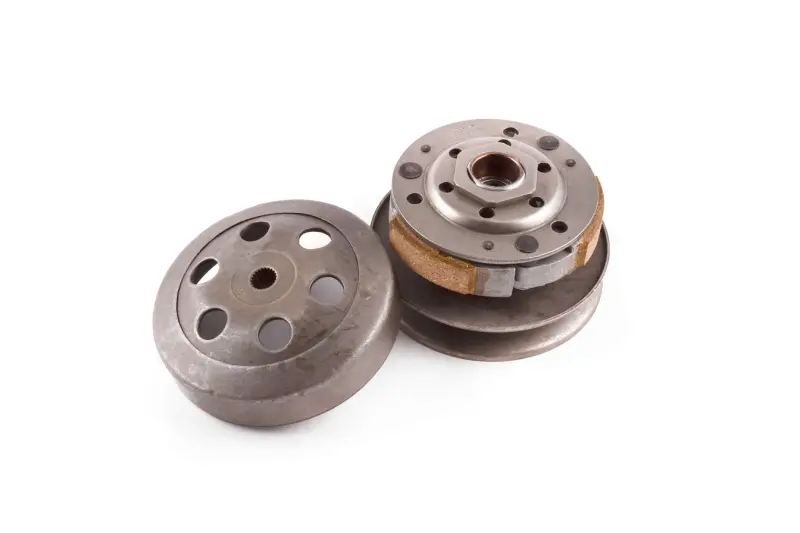

Задний вариатор JH предназначен для ремонта ременной трансмиссии скутеров с четырёхтактной платформой GY6 50, а также Honda Dio AF34. Исполнение mod:B поставляется с барабаном сцепления, поэтому подходит для комплексной замены заднего шкива и связанных с ним деталей центробежного сцепления. Барабан заявлен как закалённый. Такая конфигурация особенно удобна, когда изношена не одна деталь, а сразу несколько сопряжённых частей механизма.

Назначение и принцип работы

Узел находится в задней части вариаторной трансмиссии и взаимодействует с приводным ремнём. Во время разгона ремень перемещается по рабочим поверхностям шкива и изменяет свой рабочий радиус. За счёт этого трансмиссия плавно меняет передаточное отношение без обычного ступенчатого переключения передач. Задний шкив одновременно связан с центробежным сцеплением, которое передаёт вращение дальше к редуктору и заднему колесу.

При повышении оборотов колодки сцепления расходятся и соприкасаются с внутренней поверхностью барабана. После этого крутящий момент начинает передаваться на трансмиссию скутера. При снижении оборотов колодки отходят от барабана. Согласованная работа шкива, ремня, колодок, пружин и барабана влияет на начало движения, плавность набора скорости и отсутствие лишних вибраций.

Замена заднего вариатора актуальна при заметном люфте, биении, перекосе, повреждении дорожки ремня или посадочных поверхностей. Поводом для диагностики также могут стать рывки при старте, пробуксовка, неравномерное включение сцепления, металлический шум либо следы перегрева внутри барабана. Такие симптомы не всегда связаны только с одной деталью, поэтому перед ремонтом следует проверить ремень, состояние переднего вариатора, редуктор и крепление всего механизма.

Что проверить при подборе

Обозначения GY6 50, Honda Dio AF34 и mod:B задают основное направление совместимости, но не заменяют проверку фактической конфигурации скутера. На технике после ремонта, замены двигателя или установки другой трансмиссии могут использоваться детали иной версии. До монтажа сопоставьте новый узел со снятым вариатором и барабаном.

• Тип двигателя: позиция рассчитана на указанные в названии применения GY6 50 4T и Honda Dio AF34.
• Версия исполнения: требуется конфигурация mod:B; её нельзя автоматически заменять вариантом mod:A.
• Посадка: проверьте диаметр и профиль шлицевого соединения, положение деталей на валу и соответствие крепежа.
• Барабан: сравните внутренний и наружный диаметры, глубину, вылет и отсутствие контакта с крышкой трансмиссии.
• Шкив и ремень: сопоставьте диаметр рабочих поверхностей, их расположение и совместимость с применяемым ремнём.
• Общая геометрия: ширина собранного механизма и взаимное положение шкива, сцепления и барабана должны соответствовать старой детали.

Установка и проверка после ремонта

Монтаж выполняют после снятия крышки вариаторной трансмиссии и демонтажа прежнего механизма. Рабочую зону следует очистить от пыли, продуктов износа и загрязнений. На поверхности, соприкасающиеся с ремнём и фрикционными накладками, не должно попадать масло или пластичная смазка. Перед сборкой проверяют состояние ремня, отсутствие трещин и выработки, целостность шлицев на валу, свободное перемещение подвижной части шкива и правильное расположение шайб и дистанционных деталей.

Для удержания барабана и затяжки крепежа применяют подходящий инструмент, а момент затяжки выбирают по сервисным данным конкретного скутера. После сборки барабан должен вращаться без задевания, перекоса и выраженного осевого биения. Первый запуск проводят с контролем постороннего шума и работы сцепления, а затем проверяют плавность начала движения на небольшой скорости. Точная сверка версии и посадочной геометрии до установки помогает избежать несовпадения деталей и повторной разборки трансмиссии.
