Задний вариатор со сцеплением и барабаном DONGXIN для GY6 50 и Honda Dio AF34/AF35

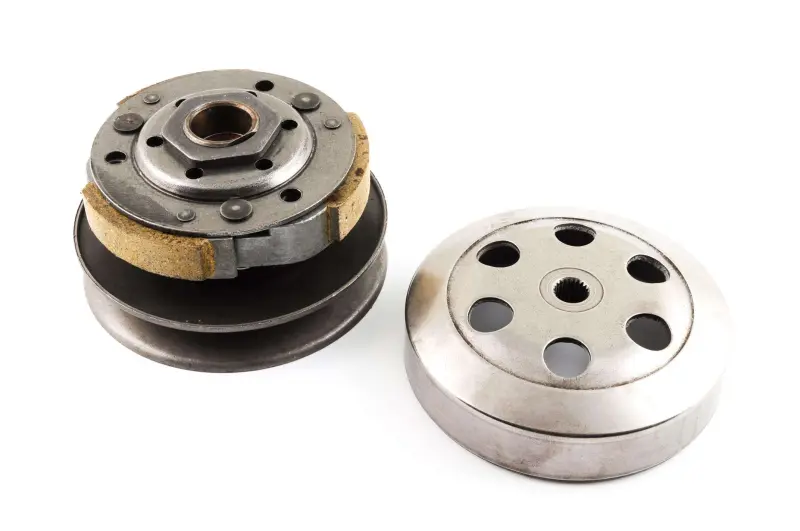

Задний вариатор DONGXIN со сцеплением и барабаном

Узел предназначен для ремонта вариаторной трансмиссии 50-кубовых скутеров с двигателями семейства GY6 4T, а также Honda Dio модификаций AF34/AF35. Он объединяет задний шкив, центробежное сцепление с тремя фрикционными колодками и отдельный барабан. Такая конфигурация подходит для комплексной замены деталей, которые совместно передают крутящий момент от вариаторного ремня к редуктору после набора двигателем необходимых оборотов.

Назначение и принцип работы

Задний шкив взаимодействует с ремнем вариатора и изменяет рабочий радиус его движения в зависимости от режима разгона. Центробежное сцепление находится на одной сборке со шкивом: при повышении оборотов его колодки расходятся и соприкасаются с внутренней поверхностью барабана, после чего вращение передается дальше на трансмиссию скутера. При снижении оборотов колодки отходят от барабана, поэтому двигатель может работать без постоянного соединения с задним колесом.

Замена узла актуальна при износе фрикционных колодок, повреждении контактной поверхности барабана, люфте шкива или нарушении плавности его движения. На необходимость диагностики могут указывать рывки и вибрация при трогании, проскальзывание после повышения оборотов, посторонний шум со стороны крышки вариатора либо нестабильное начало движения. Такие симптомы не всегда связаны только со сцеплением: одновременно проверяют ремень, состояние поверхностей шкивов, подшипники, посадки и крепеж.

Совместимость и подбор

• Тип детали: задний вариатор в сборе со сцеплением и барабаном.
• Применение: скутерная вариаторная трансмиссия.
• Заявленные двигатели: 139QMA/1P39QMA и 139QMB/1P39QMB семейства GY6 50.
• Заявленные модификации Honda Dio: AF34/AF35, включая семейство Live Dio.
• Бренд: DONGXIN.
• Конструкция: задний шкив, трехколодочное центробежное сцепление и съемный барабан.

Обозначения GY6 50 или AF34 сами по себе не исключают различий между версиями трансмиссии. Перед заказом сопоставьте снятую сборку с новой по общей конструкции, наружным габаритам, диаметру шкива и барабана, глубине барабана, форме и числу шлицев посадочного отверстия, длине посадочной части вала и расположению шайб. Также проверьте, соответствует ли ремень рабочей поверхности шкива. Если на скутере ранее менялись двигатель, редуктор или компоненты вариатора, ориентироваться нужно на фактически установленную трансмиссию.

Установка и проверка после ремонта

Для монтажа снимают крышку вариатора и барабан, фиксируют узел подходящим инструментом, затем демонтируют старую сборку с сохранением правильного порядка дистанционных шайб и крепежа. Перед установкой очищают внутреннюю полость от пыли фрикционных накладок и осматривают ремень. На контактные поверхности колодок и внутреннюю поверхность барабана не должны попадать масло или пластичная смазка: загрязнение ухудшает сцепление и может вызвать пробуксовку.

Гайки затягивают с моментом, предусмотренным документацией конкретного скутера или двигателя. После сборки барабан должен вращаться без заеданий и касания неподвижных деталей, а ремень — располагаться на шкивах без перекоса. Первую проверку выполняют при установленной крышке трансмиссии: старт должен происходить без выраженных ударов, скрежета и необычной вибрации. При отсутствии опыта работы с пружиной заднего шкива и крепежом вариатора установку следует поручить мастеру, располагающему фиксатором и подходящим инструментом.
