Задний вариатор JH mod:A для 4T GY6 125/150 с барабаном, каленый

Задний вариатор JH mod:A для трансмиссии GY6 125/150

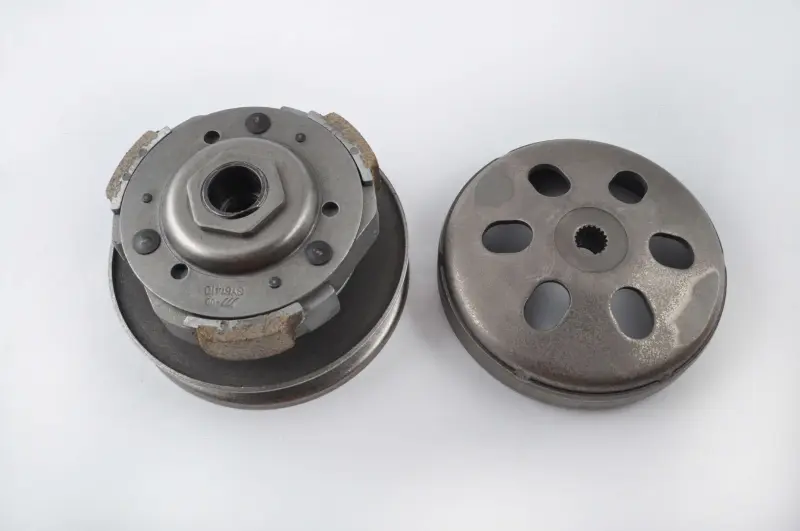

Задний вариатор в сборе предназначен для четырехтактных скутеров с силовыми агрегатами семейства GY6 объемом 125 или 150 см³. Деталь устанавливается в задней части ременной трансмиссии и взаимодействует с приводным ремнем и сцеплением. В комплектную конструкцию входит барабан, поэтому позиция подходит для комплексной замены деталей заднего шкива и сцепления без подбора барабана как отдельной позиции.

Во время движения половины ведомого шкива задают положение ремня и его рабочий радиус. Изменение радиуса участвует в изменении передаточного отношения трансмиссии, а сцепление передает вращение через барабан после набора необходимых оборотов. Исправная геометрия шкива и правильная посадка деталей помогают ремню перемещаться без перекоса, а сцеплению — включаться последовательно. Исполнение JH mod:A обозначено производителем как каленое.

Назначение и состав конструкции

• задний ведомый шкив работает в паре с ремнем вариатора;
• колодки сцепления размещены на общей сборке со шкивом;
• барабан закрывает сцепление и принимает передаваемое им вращение;
• шлицевое отверстие барабана обеспечивает его посадку на соответствующий вал;
• сборка рассчитана на трансмиссии четырехтактного семейства GY6 125/150.

Такую деталь выбирают при износе поверхностей шкива, появлении люфта, повреждении посадки, деформации барабана или неудовлетворительной работе сцепления. Поводом для диагностики могут быть рывки при начале движения, посторонний шум со стороны крышки вариатора, вибрация, перекос ремня либо нестабильное включение привода. Эти признаки могут иметь и другие причины, поэтому перед заменой проверяют также ремень, передний вариатор, состояние валов и крепежа.

Как проверить совместимость

Обозначения GY6, 125 и 150 недостаточно использовать по отдельности: в ремонте встречаются разные варианты трансмиссий и исполнения сопряженных деталей. Сначала следует проверить, что на скутере установлен четырехтактный двигатель нужного семейства. Затем сравнивают старую сборку с вариантом mod:A по общей форме, диаметру и вылету шкива, размеру барабана, профилю и количеству шлицев, посадочным размерам, расположению крепежа и положению детали относительно крышки трансмиссии.

Особое внимание уделяют ремню. Его ширина и профиль должны соответствовать штатной трансмиссии, а рабочие поверхности шкива — обеспечивать свободное перемещение ремня по предусмотренной траектории. Если на технике ранее меняли двигатель, редуктор, сцепление или части вариатора, подбор лучше выполнять по фактическим размерам снятой сборки, а не только по указанному объему двигателя. Модификации mod:A и mod:B нельзя считать взаимозаменяемыми без сравнения посадок и геометрии.

Установка и проверка после ремонта

Перед монтажом очищают внутреннее пространство крышки трансмиссии от пыли и продуктов износа, осматривают ремень и проверяют вал на люфт или повреждение шлицев. Рабочие поверхности шкива и барабана должны оставаться чистыми: попадание смазки на ремень либо контактные зоны сцепления нарушает нормальную работу привода. Крепеж затягивают способом и моментом, предусмотренными руководством конкретного скутера.

После сборки необходимо убедиться, что барабан и шкив вращаются без задевания, ремень расположен правильно, а крышка вариатора не контактирует с вращающимися деталями. Первую проверку выполняют с контролем постороннего шума и вибрации, затем оценивают плавность трогания и работу трансмиссии под обычной нагрузкой. Тщательное сравнение с демонтированной деталью до установки остается самым надежным способом выбрать именно исполнение JH mod:A для конкретного скутера.
