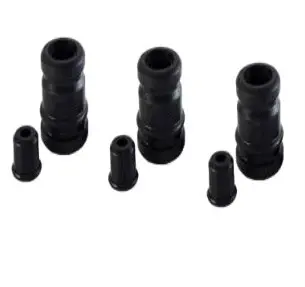

Комплект амортизаторов рукоятки NEWTOP для STIHL MS 180

Комплект амортизаторов рукоятки NEWTOP для STIHL MS 180

Комплект предназначен для ремонта антивибрационного крепления рукоятки бензопилы STIHL MS 180. Кольцевые амортизаторы устанавливаются между корпусом силовой части и рамой рукоятки, создавая упругое соединение двух частей пилы. Такое крепление принимает колебания, возникающие при работе двигателя и пильной гарнитуры, и уменьшает их передачу на рукоятку. Детали нужны именно для системы рукоятки бензопилы: к автомобильной или мотоциклетной подвеске этот товар отношения не имеет.

Назначение комплекта

Рама рукоятки MS 180 соединяется с корпусом через несколько кольцевых опор. В конструкции также применяются отдельные заглушки, соответствующие посадочным местам амортизаторов. Комплект NEWTOP позволяет обслужить эту группу креплений одновременно, когда старые опоры уже не обеспечивают правильное упругое положение рукоятки. Профилированная форма амортизаторов рассчитана на установку в штатные гнезда, а заглушки используются при сборке соединений.

Исправные опоры не превращают рукоятку в жесткое продолжение корпуса. Между частями пилы сохраняется предусмотренная конструкцией подвижность, благодаря которой вибрационная нагрузка частично поглощается в точках крепления. Одновременно амортизаторы удерживают рукоятку в заданном положении и не позволяют ей свободно болтаться. Поэтому состояние этой группы деталей влияет не на мощность двигателя или скорость цепи, а на характер передачи вибрации и стабильность хвата во время работы.

Когда стоит заменить амортизаторы

Осмотр креплений целесообразен при чрезмерном люфте рукоятки, заметном перекосе, касании рамы и корпуса либо необычно жесткой передаче вибрации на руки. Основанием для замены служат разрывы, трещины, деформация, потеря упругости или повреждение посадочной части старых опор. Следует проверить все точки антивибрационного крепления: установка одной новой детали рядом с сильно изношенными опорами не устраняет неисправность всей группы.

Перед разборкой полезно оценить положение рукоятки относительно корпуса и запомнить расположение амортизаторов и заглушек. Снятые детали нужно сравнить с комплектом по форме, диаметрам посадочных участков, длине, профилю и расположению буртиков. Такой контроль особенно важен для пил, которые ранее ремонтировались или собраны из деталей разных исполнений.

Что проверить при подборе

• Модель пилы: комплект выбирается для STIHL MS 180; похожее обозначение другой модели не подтверждает взаимозаменяемость.
• Место установки: это амортизаторы крепления рукоятки, а не пружины стартера, опоры карбюратора или детали цепного тормоза.
• Конфигурация креплений: сопоставьте количество обслуживаемых точек, форму гнезд и тип заглушек с разобранной пилой.
• Состояние сопряженных частей: гнезда корпуса и рамы должны быть без сколов, сильной выработки и остатков разрушенных опор.

Установка и проверка после ремонта

Монтаж выполняют на очищенных посадочных местах, не подрезая и не растягивая амортизаторы. Каждую опору устанавливают ровно, без перекручивания, после чего возвращают соответствующие заглушки и собирают рукоятку в исходном положении. При работе рядом с тягой газа важно не зажать ее и не изменить свободный ход курка. Крепеж затягивают штатным способом для конкретной пилы, не пытаясь убрать предусмотренную упругость соединения чрезмерным усилием.

После сборки рукоятка должна сохранять контролируемое упругое смещение без стука и контакта с корпусом. До запуска проверьте надежность всех точек крепления, работу курка газа, блокировки и выключателя. Комплект NEWTOP подходит для планового ремонта STIHL MS 180, когда требуется восстановить правильную связь между корпусом бензопилы и рамой рукоятки и заменить изношенные амортизаторы одной группы.
