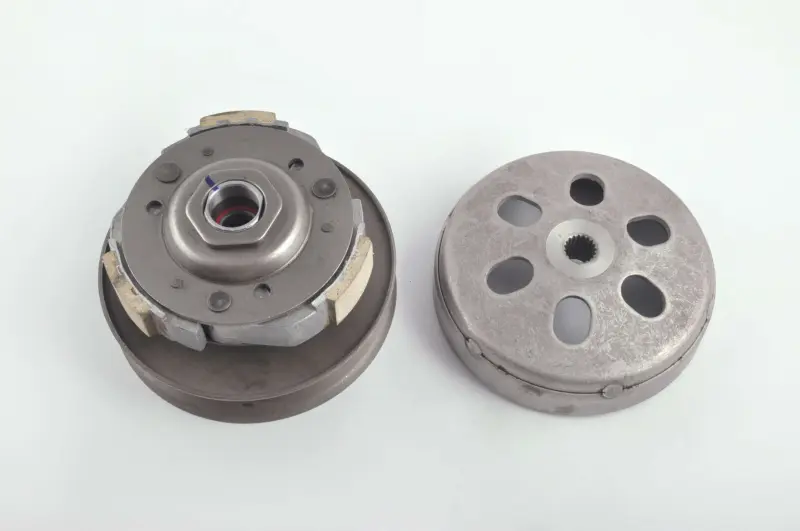

Задний вариатор 4T GY6 125/150 с барабаном F-64

Задний вариатор 4T GY6 125/150 с барабаном F-64

Комплект предназначен для задней части ременной трансмиссии скутеров с четырехтактными двигателями семейства GY6 объемом 125–150 см³. Он объединяет ведомую часть вариатора, механизм центробежного сцепления и отдельный барабан. Такое исполнение подходит для ремонта, при котором требуется заменить не одну изношенную деталь, а связанные компоненты заднего трансмиссионного узла.

Во время работы двигателя ремень взаимодействует с ведомым шкивом и меняет свой рабочий радиус в зависимости от режима движения. Вращение передается на центробежное сцепление: с ростом оборотов его колодки входят в контакт с внутренней поверхностью барабана, после чего крутящий момент поступает дальше на трансмиссию скутера. Согласованная работа шкива, ремня, сцепления и барабана влияет на начало движения, набор скорости и возвращение механизма в исходное положение при снижении оборотов.

Когда требуется проверка заднего вариатора

Диагностика этой части трансмиссии уместна при рывках во время старта, постороннем шуме под крышкой вариатора, заметном люфте, перекосе ремня или нестабильном включении сцепления. Причиной подобных проявлений могут быть разные компоненты, поэтому перед заменой необходимо осмотреть не только сам комплект, но и ремень, вал, посадочные поверхности, крепеж и внутреннее пространство крышки. Если барабан имеет выраженную выработку, деформацию или следы неравномерного контакта, установка нового комплекта позволяет обновить обе взаимодействующие части сцепления одновременно.

Что сверить при подборе

• Тип двигателя: товар рассчитан на четырехтактное семейство GY6 125/150; одного совпадения объема двигателя недостаточно, если на скутере применена другая конструкция трансмиссии.
• Посадку на вал: сравните профиль и количество шлицев, внутренний диаметр и глубину посадки со снятым барабаном.
• Габариты: проверьте наружный диаметр барабана и ведомого шкива, общую высоту комплекта и свободное пространство под крышкой.
• Ремень: его ширина и профиль должны соответствовать шкивам и штатной конфигурации конкретного скутера.
• Конструкцию старой детали: сопоставьте форму шкива, положение крепежа, конфигурацию сцепления и барабана.

Обозначение F-64 относится к этой товарной позиции, однако решающими критериями остаются двигатель GY6 125/150 и фактические параметры снятого комплекта. У разных производителей и модификаций скутеров с похожим обозначением двигателя могут отличаться шлицевая посадка, диаметр барабана, размер шкива или расстояние до крышки трансмиссии.

Установка и обслуживание

Монтаж выполняют после снятия крышки вариатора и старого заднего комплекта. Перед сборкой очищают посадочное место, оценивают состояние вала и проверяют ремень на трещины, расслоение, чрезмерное сужение и неравномерный износ. Загрязнение рабочих поверхностей шкива либо внутренней поверхности барабана ухудшает контакт, поэтому на них не должны попадать масло и смазочные составы.

• Установите детали без перекоса и убедитесь, что шлицевая посадка совпала по всей глубине.
• Проверьте правильное положение ремня между половинами ведомого шкива перед затяжкой крепежа.
• Используйте порядок сборки и момент затяжки, предусмотренные руководством по ремонту конкретной модели.
• После сборки убедитесь в свободном вращении, отсутствии касания крышки и постороннего шума.

Задний вариатор F-64 с барабаном подходит для планового восстановления ременной трансмиссии GY6 125/150 и ремонта после износа сцепления или сопряженных поверхностей. Точная сверка снятой детали по посадке и размерам помогает избежать несовместимости и корректно установить комплект без переделки штатной конструкции.
