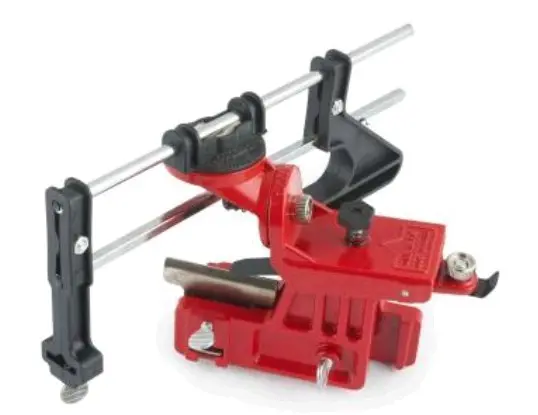

Ручной станок для заточки пильной цепи NEWTOP

Ручной станок для заточки пильной цепи NEWTOP

Приспособление помогает обслуживать режущие зубья цепи бензопилы обычным круглым напильником и выдерживать выбранное направление движения инструмента. Станок устанавливается на направляющую шину, поэтому цепь можно править без снятия с пильной гарнитуры. Такой формат удобен для периодического ухода в мастерской, гараже или на месте работы, когда зубья потеряли остроту, а их форма еще допускает восстановление напильником.

Как устроена направляющая

Основание фиксируется на шине, а подвижная верхняя часть задает положение напильника относительно режущего зуба. Две параллельные направляющие поддерживают держатель и помогают вести напильник по повторяемой траектории. В конструкции предусмотрены прижимные винты, упор для позиционирования зуба и регулировочные органы для настройки угла и глубины обработки. После выставления параметров оператор последовательно перемещает цепь к следующему резцу и сохраняет одинаковое положение инструмента.

Станок работает без электропривода: металл снимается контролируемыми движениями напильника. Это позволяет видеть результат после каждого прохода и не убирать больше материала, чем требуется для восстановления кромки. Для зубьев противоположного направления верхнюю направляющую разворачивают и повторяют настройку симметрично. Сначала удобно обработать все резцы одной стороны, затем перейти ко второй.

Что проверить при подборе

Диаметр круглого напильника выбирают не по внешнему размеру станка, а по параметрам конкретной пильной цепи. Нужное значение, угол заточки и положение напильника следует брать из инструкции производителя цепи или пилы. Перед покупкой также сравните способ крепления направляющей к шине и убедитесь, что регулировок достаточно для используемой гарнитуры. Сам станок задает траекторию, но не отменяет правильный выбор напильника и режимов обработки.

• Тип инструмента: ручная направляющая для заточки режущих зубьев пильной цепи.
• Место установки: направляющая шина цепной пилы.
• Рабочий инструмент: круглый напильник подходящего для цепи диаметра.
• Основные настройки: положение напильника, угол подачи и глубина обработки.
• Порядок работы: последовательная правка зубьев одного направления, затем резцов противоположной стороны.

Подготовка и заточка

Перед установкой очистите цепь от опилок и смолистых загрязнений, проверьте ее натяжение на шине и найдите самый короткий или наиболее изношенный режущий зуб: он служит ориентиром для остальных. Пилу нужно заглушить, дождаться остановки и остывания гарнитуры, а шину надежно зафиксировать. Зажим станка должен удерживать направляющую устойчиво, не мешая перемещать цепь к следующему зубу после ослабления фиксации.

Выставьте параметры по данным изготовителя цепи, подведите упор к резцу и отрегулируйте высоту напильника. Рабочие движения выполняют от внутренней стороны зуба наружу, нажимая на напильник только при прямом ходе. Для равномерного результата сохраняйте одинаковое число проходов и контролируйте длину резцов. Если зубья имеют сколы, сильную деформацию или заметно различаются по длине, сначала оцените, пригодна ли цепь к дальнейшей эксплуатации.

Практические преимущества

• Фиксация на шине и упор зуба стабилизируют положение цепи, поэтому проще повторять настройку на каждом резце.
• Регулируемое положение направляющей помогает выдерживать заданные угол и глубину, снижая риск случайно изменить геометрию соседних зубьев.
• Ручная подача напильника дает непосредственный контроль над количеством снимаемого металла при регулярной правке.

NEWTOP подойдет владельцам цепных пил и мастерам, которым нужен компактный способ поддерживать режущую гарнитуру между более глубокими обслуживаниями. Для корректной работы заранее определите параметры цепи, подготовьте подходящий напильник и придерживайтесь значений, указанных ее производителем.
