Крышка тормозного механизма бензопилы STIHL MS 180 MECH

Крышка тормозного механизма бензопилы STIHL MS 180 MECH

Деталь предназначена для ремонта бензопил серии STIHL MS 180 с соответствующей конструкцией механического тормоза цепи. Крышка устанавливается в зоне тормозного механизма, закрывает расположенные под ней детали и помогает сохранить правильную компоновку узла после сборки. Такая запчасть нужна при повреждении штатной крышки, когда из-за трещины, деформации или разбитых крепежных мест ее уже нельзя надежно установить на прежнее место.

Назначение и особенности конструкции

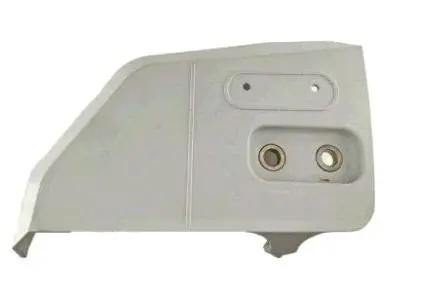

Под крышкой располагаются элементы механизма тормоза цепи, включая тормозную ленту и пружины. Корпус отделяет эту зону от опилок и случайного контакта, а его посадочный контур должен без перекоса прилегать к предусмотренной поверхности. На детали предусмотрены две круглые крепежные зоны с втулками, а форма корпуса повторяет конфигурацию места установки. Это позволяет использовать крышку именно как локальную корпусную деталь тормозного механизма, а не как универсальную панель для разных бензопил.

Крышка сама по себе не заменяет тормозную ленту, пружины, рычаг или другие детали механизма. Если ремонт связан не только с поврежденным корпусом, перед сборкой проверяют состояние соседних компонентов и выясняют причину появления трещин, потертостей либо деформации. Следы контакта на внутренней стороне могут указывать на неправильное положение находящихся рядом деталей, поэтому простая установка новой крышки без осмотра всего механизма не всегда устраняет неисправность.

Что проверить при подборе

• Модель бензопилы. Позиция рассчитана на серию STIHL MS 180, однако внутри серии встречаются разные исполнения. Обозначение модели необходимо сверить до разборки инструмента.
• Форму старой крышки. Сравните общий контур, выступы, углубления и конфигурацию краев. Корпус должен занимать свое место без подрезки, изгиба и принудительного прижатия.
• Расположение креплений. Количество, расстояние и диаметр посадочных зон должны совпадать со снятой деталью и ответными точками на бензопиле.
• Внутреннюю сторону. Проверьте рельеф, свободное пространство для пружин и тормозной ленты, а также отсутствие участков, которые могут касаться подвижных деталей.
• Исполнение тормозного механизма. Не ориентируйтесь только на похожее название пилы: при подборе учитывают конкретную модификацию, форму узла и способ фиксации крышки.

Основные причины замены — трещины корпуса, нарушение геометрии, повреждение крепежных зон и износ внутренней поверхности. Исправная крышка должна устанавливаться ровно, не шататься после затяжки крепежа и не мешать перемещению деталей тормоза. Если прежняя деталь оплавлена, сильно протерта или получила удар, дополнительно осматривают тормозную ленту, пружины и точки их установки.

Установка и контроль после ремонта

Работы выполняют на остановленной и остывшей бензопиле. Тормозной механизм содержит нагруженные пружины, поэтому его разборку и сборку следует поручать специалисту, знакомому с устройством MS 180. Крышку располагают без перекоса, совмещают крепежные зоны и затягивают крепеж равномерно. Деталь не должна принудительно выгибаться: такое положение обычно означает несовпадение модификации, неправильную укладку внутренних компонентов или ошибку при сборке.

После установки проверяют свободное перемещение защитной рукоятки и работу тормоза цепи в соответствии с инструкцией бензопилы. При включенном тормозе цепь должна оставаться неподвижной; повышать обороты двигателя с заблокированной цепью нельзя. Если крышка смещается, касается подвижных деталей, не прилегает по контуру либо тормоз срабатывает нештатно, пользоваться пилой до устранения причины не следует. Точное сравнение со снятой крышкой до покупки помогает выбрать подходящее исполнение и избежать повторной разборки.
