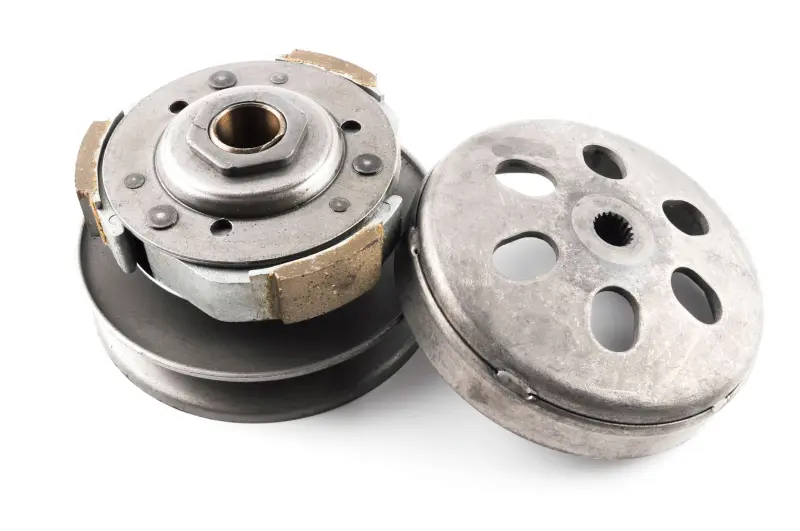

Задний вариатор 4T GY6 125/150 с барабаном DONGXIN

Задний вариатор 4T GY6 125/150 с барабаном DONGXIN

Комплект предназначен для задней части ременной трансмиссии скутеров с четырехтактными двигателями семейства GY6 объемом 125 или 150 см³. Он объединяет ведомый шкив, центробежное сцепление и барабан сцепления, поэтому подходит для комплексного ремонта задней части CVT. Такой вариант выбирают, когда обслуживание отдельных деталей уже нецелесообразно либо требуется заменить несколько связанных компонентов за один раз.

Как работает задний вариатор

Ведомый шкив взаимодействует с приводным ремнем и передним вариатором. При изменении оборотов половины шкива перемещаются, ремень меняет рабочий радиус, а передаточное отношение трансмиссии плавно подстраивается под начало движения, разгон и дальнейшую езду. Расположенное на той же стороне центробежное сцепление подключает передачу вращения после набора необходимых оборотов: колодки расходятся и контактируют с внутренней поверхностью барабана.

Состояние заднего шкива, сцепления и барабана влияет на согласованную работу ременной передачи. Износ контактных поверхностей, повреждение посадок или заметный люфт могут сопровождаться рывками при старте, посторонним шумом, вибрацией либо неравномерным включением сцепления. Эти проявления не всегда связаны только с задним вариатором, поэтому при ремонте одновременно проверяют ремень, передний вариатор, подшипники и состояние посадочного вала.

Конструкция комплекта

• Задний ведомый шкив принимает приводной ремень и изменяет его рабочий радиус в процессе движения.
• Центробежное сцепление обеспечивает автоматическое соединение трансмиссии с последующей передачей вращения.
• Барабан сцепления служит контактной поверхностью для фрикционных колодок и устанавливается поверх сцепления.
• Исполнение для GY6 125/150 4T ориентировано на распространенную скутерную трансмиссию соответствующего семейства двигателей.

Наличие барабана позволяет менять сопряженные детали комплектно. Это особенно удобно при выраженном износе внутренней поверхности старого барабана, повреждениях колодок или необходимости восстановить заднюю часть трансмиссии без подбора барабана отдельно. При этом ремень и другие компоненты CVT в заявленный состав не входят.

Что проверить перед выбором

Обозначения GY6, 125/150 и 4T являются основными ориентирами, но одного объема двигателя недостаточно для окончательного подбора. У скутеров разных производителей и модификаций могут отличаться исполнение выходного вала и геометрия деталей. Перед заказом следует сопоставить новый комплект со снятым узлом: общий диаметр и ширину ведомого шкива, размер барабана, форму и количество шлицев, посадочную глубину, расположение шайб и гаек. Также нужно убедиться, что используемый ремень соответствует шкивам конкретной трансмиссии.

Установка и обслуживание

Монтаж выполняют после снятия крышки вариатора и старого комплекта. Перед сборкой очищают отсек CVT от пыли и продуктов износа, осматривают ремень и контактные поверхности. На дорожках шкива, ремне, фрикционных накладках и внутренней поверхности барабана не должно быть масла или смазки: загрязнение снижает трение и может вызвать проскальзывание. Для удержания барабана и работы с подпружиненными деталями применяют подходящий инструмент.

Крепеж затягивают с моментом, указанным в сервисной документации конкретного скутера, сохраняя штатную последовательность шайб, втулок и гаек. После сборки проверяют свободное вращение, отсутствие перекоса и правильное положение ремня, затем контролируют работу трансмиссии сначала без резкой нагрузки. Комплект DONGXIN подходит для ремонта скутера GY6 125/150, если его посадочные параметры совпадают с установленным ранее задним вариатором.
