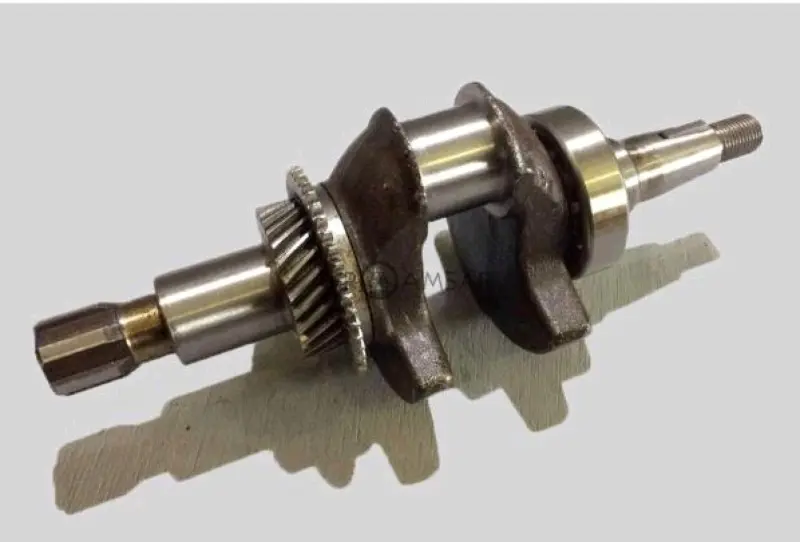

Коленвал BEST для двигателя 177F 9 л.с., под шпонку Ø25 мм, с шестернями и подшипником

Коленвал BEST для двигателя 177F

Деталь предназначена для ремонта мотоблочного бензинового двигателя 177F мощностью 9 л.с. Коленчатый вал принимает усилие от шатуна, преобразует возвратно-поступательное движение поршня во вращение и передает крутящий момент дальше по приводу. Эта версия имеет выход под шпонку диаметром 25 мм и поставляется с установленными шестернями и подшипником. Такое исполнение выбирают для двигателя, в котором штатный вал имеет те же присоединительные параметры и компоновку.

Назначение и конструкция

Коленвал работает внутри картера и связывает поршневую группу с вращающимися механизмами двигателя. Кривошипные щеки воспринимают циклическую нагрузку от шатуна, шейки задают ось вращения, а зубчатые колеса передают движение сопряженным механизмам. Подшипник служит опорой вала и обеспечивает его вращение в предусмотренном посадочном месте. Выходной участок со шпоночным пазом рассчитан на соединение с ответной деталью привода, выполненной под цилиндрический вал Ø25 мм и шпонку.

Замена коленвала требуется после дефектовки двигателя, если обнаружены недопустимое биение, повреждение или сильный износ шеек, деформация, выработка шпоночного паза либо повреждение зубьев установленных шестерен. Поводом для разборки и проверки могут быть устойчивый стук из картера, выраженная вибрация и неравномерное вращение. Эти признаки не определяют неисправность сами по себе: перед покупкой следует проверить шатун, подшипниковые посадки, шестерни и другие сопряженные детали.

Ключевые параметры для подбора

• Модель двигателя: 177F.
• Номинальная мощность двигателя: 9 л.с.
• Исполнение выхода: цилиндрический вал под шпонку.
• Диаметр выходного участка: 25 мм.
• Конфигурация: коленвал с шестернями и подшипником.
• Производитель: BEST.

Для 177F встречаются коленвалы с разными типами выходного конца: под шпонку, шлицы или конус. Они не взаимозаменяемы только по совпадению обозначения двигателя. При выборе сравните старую деталь по типу выхода, диаметру 25 мм, расположению и числу шестерен, посадке подшипника, форме шеек, общей длине и резьбовым участкам. Также проверьте модификацию двигателя и способ соединения с приводом. Если хотя бы один присоединительный размер отличается, установка без дополнительной проверки недопустима.

Установка и проверка

Монтаж связан с полной разборкой соответствующей части двигателя. До сборки очистите картер и масляные каналы, оцените состояние шатуна, посадочных мест подшипника, сальников, прокладок и сопряженных зубчатых колес. Шейки и посадки должны собираться без ударов и перекоса. Шестерни устанавливают с соблюдением взаимного положения и меток газораспределения, предусмотренных сервисной схемой конкретного двигателя 177F. Осевой зазор, затяжку крепежа и смазку при сборке выполняют по руководству ремонтируемого двигателя.

После монтажа коленвал сначала проворачивают вручную: вращение должно быть свободным, без закусывания и контакта деталей с картером. Затем контролируют работу двигателя на начальном запуске, обращая внимание на посторонний шум, вибрацию и герметичность мест разборки. Профессиональная дефектовка и установка особенно важны после разрушения шестерни или подшипника, поскольку оставшиеся частицы и поврежденные посадки способны быстро испортить новую деталь. Этот коленвал подходит для ремонта тогда, когда подтверждены двигатель 177F, мощность 9 л.с., шпоночный выход Ø25 мм и совпадение остальных посадочных параметров.
