Верхний кожух обдува цилиндра JING для 4T GY6 125/150

Верхний кожух обдува цилиндра JING для 4T GY6 125/150

Пластиковый кожух JING предназначен для системы принудительного воздушного охлаждения четырехтактных двигателей семейства GY6 объемной группы 125/150 см³. Деталь закрывает верхнюю часть цилиндра и головки, формируя направляющий канал для воздуха от вентилятора. Благодаря этому воздушный поток проходит вдоль охлаждающих ребер, а не рассеивается в моторном отсеке. Кожух используется на скутерах и другой технике с соответствующим исполнением двигателя GY6.

Назначение детали

В двигателе с принудительным воздушным охлаждением вентилятор и окружающие цилиндр панели работают как единая система. Верхний кожух направляет воздух к нагревающимся поверхностям цилиндра и головки и соединяется с соседними частями обдува. Он не относится к поршню или цилиндро-поршневой группе и не участвует в создании компрессии: его задача состоит в правильном распределении охлаждающего воздуха вокруг наружных ребер двигателя.

Замена требуется, если штатная панель треснула, деформировалась, потеряла крепления либо отсутствует после предыдущего ремонта. Поврежденный или неплотно установленный кожух нарушает сформированный канал, поэтому часть потока может проходить мимо ребер. Новую деталь также устанавливают после обслуживания двигателя, когда старый пластик стал хрупким, не удерживается в штатных точках или мешает собрать систему обдува без щелей и перекосов.

Что проверить при подборе

Обозначение GY6 и объем 125/150 являются основными ориентирами, но не заменяют сравнение формы. У двигателей этого семейства встречаются разные варианты наружного оборудования и конфигурации панелей. Перед заказом сопоставьте кожух со снятой деталью и местом его установки на двигателе.

• Тип двигателя: четырехтактный GY6 объемной группы 125/150 см³; распространенными обозначениями таких моторов являются 152QMI и 157QMJ.
• Расположение: верхняя часть системы обдува цилиндра и головки, а не боковая крышка вентилятора и не нижняя половина кожуха.
• Геометрия: сравните общий контур, наклонные стенки, крупное круглое отверстие сверху, боковые проемы и форму краев, которыми деталь стыкуется с соседними панелями.
• Крепление: проверьте количество и расположение проушин, отверстий и опорных площадок. Они должны совпадать со штатными точками без подрезания пластика и сверления новых отверстий.
• Соседние детали: оцените состояние нижнего кожуха и крышки вентилятора. Эти части системы должны соединяться по контуру и не оставлять значительных зазоров.

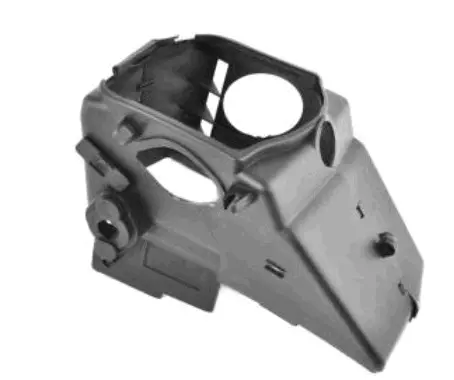

Деталь выполнена в черном цвете и имеет формованный объемный корпус с монтажными выступами и несколькими отверстиями. При сравнении особенно важна не только внешняя длина панели, но и взаимное положение всех проемов: через них проходят или остаются доступными элементы двигателя, поэтому кожух другой конфигурации может не занять штатное положение даже при одинаковом обозначении GY6.

Установка и проверка после ремонта

Монтаж выполняют на остывшем двигателе после снятия поврежденного кожуха. Посадочное место очищают от фрагментов старого пластика и загрязнений, затем новую панель без усилия совмещают с цилиндром, головкой, нижней частью обдува и штатными креплениями. Крепеж затягивают равномерно: перекос или чрезмерная затяжка создают напряжение возле отверстий и могут привести к трещинам. Кожух не должен прижимать шланги и провода либо касаться подвижных деталей.

После сборки проверьте, что края панелей состыкованы по всему доступному контуру, крепления удерживают корпус без люфта, а пластик не вибрирует рядом с двигателем. Если ремонт проводился после разрушения старой детали, необходимо удалить из зоны вентилятора и ребер все отколовшиеся фрагменты. Правильно подобранный верхний кожух восстанавливает предусмотренное направление воздушного потока и завершает сборку системы охлаждения GY6 125/150.
