Цилиндро-поршневая группа ROYI для Goodluck GL5200, Ø45 мм, черная

Цилиндро-поршневая группа ROYI для Goodluck GL5200, Ø45 мм

Комплект предназначен для ремонта верхней части двухтактного двигателя бензопилы Goodluck GL5200. Цилиндр и поршень образуют сопряженную пару, а компрессионные кольца уплотняют зазор между ними. Во время работы поршень воспринимает давление газов и через палец передает усилие на шатун. Состояние этих деталей напрямую связано с компрессией, устойчивым запуском и способностью двигателя развивать тягу под нагрузкой.

Когда требуется проверка ЦПГ

Поводом для дефектовки служат заметное падение компрессии, затрудненный запуск, потеря мощности, посторонний стук, задиры на поршне или стенке цилиндра, повреждение днища и износ канавок под кольца. Такие признаки не всегда вызваны только поршневой группой, поэтому перед ремонтом проверяют состояние снятых деталей и причину повреждения. Установка нового комплекта без устранения перегрева, попадания загрязнений или недостаточной смазки может привести к повторной неисправности.

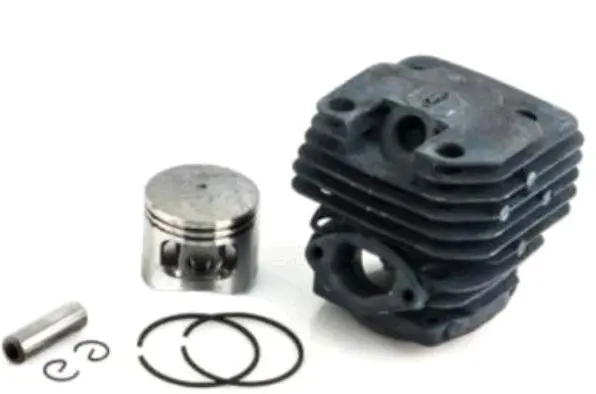

Состав и конструкция

• Черный цилиндр с охлаждающими ребрами — развитая наружная поверхность помогает отводить тепло воздушным потоком при работе двигателя.
• Поршень и два компрессионных кольца — совместно формируют подвижное уплотнение в цилиндре.
• Поршневой палец и два стопорных кольца — соединяют поршень с шатуном и фиксируют палец от осевого смещения.

Набор позволяет заменить цилиндр и сопряженные с ним детали одновременно, что удобно при задирах, сильном износе или комплексном ремонте двигателя. Диаметр цилиндро-поршневой пары составляет 45 мм. Исполнение рассчитано на бензопилу Goodluck GL5200; обозначение ROYI указывает производителя этого варианта комплекта.

Как проверить совместимость

Модель GL5200 и диаметр 45 мм — основные ориентиры, но подбирать ЦПГ только по числу на старом поршне нельзя. У бензопил близкого класса встречаются внешне сходные цилиндры с отличиями в посадке и расположении каналов. До разборки сопоставьте полное обозначение пилы, а после снятия старой группы сравните диаметр поршня, форму и высоту цилиндра, межцентровое расположение крепежных отверстий, конфигурацию впускного и выпускного окон, посадку глушителя и впускного патрубка.

Отдельно сверяют диаметр и длину поршневого пальца, ширину и толщину колец, положение их замков, форму днища и направление установки поршня. Эти параметры должны соответствовать снятой детали и конструкции двигателя. Такое сравнение особенно полезно, если бензопила ранее ремонтировалась или на корпусе нет однозначного обозначения модификации.

Рекомендации по установке

Монтаж выполняют на чистом остывшем двигателе после удаления остатков старой прокладки и загрязнений с посадочной поверхности. Перед сборкой проверяют шатун, подшипник верхней головки, коленчатый вал и картер: новый цилиндр и поршень не устраняют люфт, повреждение подшипника или негерметичность соседних соединений. Поршень, кольца, палец и подшипник слегка смазывают маслом для двухтактных двигателей.

Поршень устанавливают в правильном направлении относительно впускного и выпускного окон. Кольца размещают с учетом фиксаторов в канавках, аккуратно сжимают и вводят в цилиндр без перекоса и ударной нагрузки. Стопорные кольца пальца должны полностью сесть в свои канавки. Крепеж цилиндра затягивают крест-накрест моментом, указанным для конкретной версии пилы. После сборки коленчатый вал должен проворачиваться плавно, без закусывания; затем проверяют герметичность соединений и работу двигателя.

Эта ЦПГ подходит для восстановления Goodluck GL5200 с цилиндром диаметром 45 мм, когда изношена или повреждена именно поршневая пара. Точная сверка посадочных мест и размеров со снятым комплектом помогает исключить ошибку и подготовить все необходимые прокладки и инструменты до начала ремонта.
