Контактный прерыватель ИЖ Планета в сборе JING

Контактный прерыватель ИЖ Планета JING

Деталь предназначена для контактной системы зажигания двухтактных мотоциклов ИЖ Планета с двигателем объемом 350 см³. Прерыватель управляет моментом изменения тока в первичной обмотке катушки зажигания: кулачковый привод перемещает рычаг, а контакты размыкаются в заданном положении коленчатого вала. В этот момент система формирует высоковольтный импульс для свечи. Состояние контактной пары, подвижность механизма и точность настройки непосредственно влияют на запуск двигателя и устойчивость искрообразования.

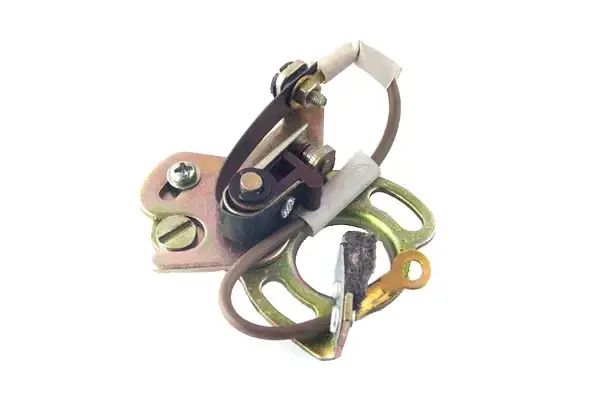

Исполнение в сборе объединяет на общем основании контактную пару, подвижный рычаг, изолирующие детали, регулировочный механизм и соединительные проводники. Основание имеет крепежные отверстия и продолговатые зоны, необходимые для установки и последующей настройки положения прерывателя. Такой формат подходит для замены собранной контактной группы, когда обслуживание одних контактных поверхностей уже не устраняет износ рычага, оси, изоляции либо крепежной части.

Что проверить при подборе

• Модель и тип зажигания. Прерыватель рассчитан на ИЖ Планета с контактным зажиганием. Перед заказом следует убедиться, что на мотоцикле не установлена бесконтактная система или переоборудованный генератор.
• Геометрия основания. Сравните расположение винтов, отверстий, регулировочных прорезей и контактного механизма со снятой деталью. Для разных исполнений электрооборудования одного названия модели недостаточно.
• Подключение. Проверьте направление проводников, расположение клеммы и способ изоляции вывода от основания. Контакт токоведущего вывода с металлической пластиной нарушит работу зажигания.
• Состояние сопряженных деталей. Кулачок, крепеж, проводка и конденсатор также должны быть исправны: неисправность рядом с прерывателем может сохранить прежние симптомы даже после его замены.

Установка и регулировка

Перед монтажом отключают питание бортовой сети и открывают доступ к прерывателю в порядке, предусмотренном руководством конкретной модификации мотоцикла. Посадочную поверхность очищают, деталь устанавливают без перекоса, а проводники укладывают так, чтобы их не зажимало крышкой и они не касались вращающихся частей. Изолирующие шайбы и втулки должны оставаться на предусмотренных местах. Рабочие поверхности контактов обязаны быть чистыми, сухими, без масла, грязи и нагара.

После предварительного крепления коленчатый вал поворачивают до положения максимального размыкания контактов. Зазор выставляют чистым щупом с помощью регулировочного эксцентрика, ориентируясь на сервисные данные именно для установленной версии ИЖ Планета. Затем крепеж затягивают и повторно проверяют результат, поскольку при затяжке положение пластины может измениться. После настройки зазора обязательно выставляют момент зажигания и еще раз контролируют размыкание контактов. Числовые значения нельзя переносить с другой модификации без проверки ее руководства.

Когда требуется замена

Проверка прерывателя необходима при затрудненном запуске, слабой или нестабильной искре, частом уходе настройки и неравномерной работе двигателя. Основанием для замены служат выраженная эрозия или подгорание контактных поверхностей, отслоение контактной накладки, износ оси и подвижного рычага, повреждение изолирующих деталей либо невозможность удержать установленный зазор. Масло на контактах также нарушает искрообразование, поэтому смазку кулачкового механизма наносят только в предусмотренные точки и в минимальном количестве.

Основные данные

• Тип детали: контактный прерыватель зажигания.
• Применение: мотоциклы ИЖ Планета.
• Двигатель: двухтактный, 350 см³.
• Исполнение: в сборе на основании.
• Марка изделия: JING.

Этот прерыватель выбирают для штатного ремонта контактного зажигания, когда требуется заменить собранный механизм, а не только зачистить контактную пару. Точное сопоставление основания, креплений и подключения со старой деталью, а затем корректная регулировка зазора и момента зажигания позволяют полностью использовать исправность нового механизма.
