Комплект коромысел клапанов UG для двигателя 177F (9 л.с.), со шпильками

Комплект коромысел клапанов UG для двигателя 177F

Узел предназначен для обслуживания клапанного механизма бензинового двигателя 177F мощностью 9 л.с. с воздушным охлаждением. Такие двигатели применяются на мотоблоках, культиваторах, генераторах, мотопомпах и другой технике. Коромысла находятся в головке цилиндра под клапанной крышкой и передают движение к впускному и выпускному клапанам. От их положения и состояния зависит возможность правильно отрегулировать тепловые зазоры.

Назначение и состав комплекта

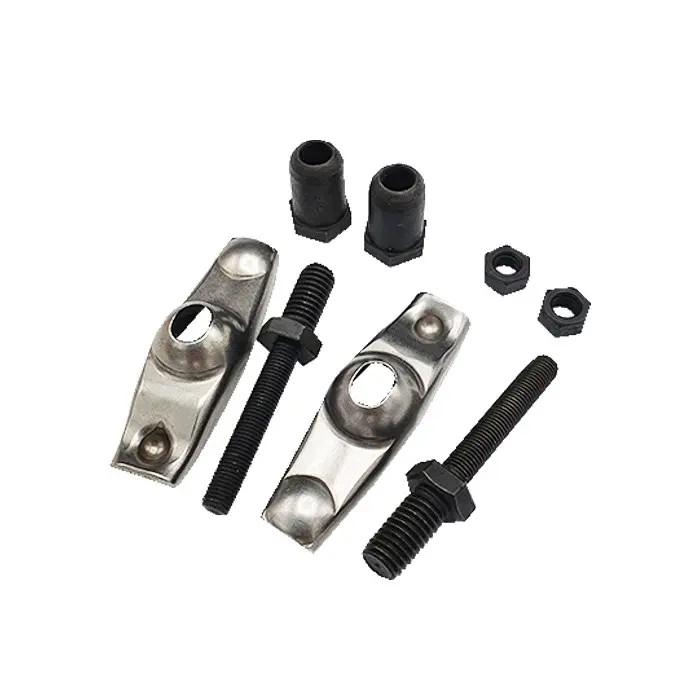

В набор входят два коромысла для обслуживания обоих клапанов, шпильки, регулировочные детали и гайки. Парный формат удобен при ремонте клапанного механизма: можно одновременно проверить и при необходимости обновить детали со стороны впуска и выпуска. Резьбовые регулировочные компоненты позволяют выставить требуемый зазор между коромыслом и клапаном, а гайки фиксируют выбранное положение после настройки.

• Два коромысла: комплект рассчитан на впускной и выпускной клапаны одноцилиндрового двигателя 177F.
• Шпильки в наборе: крепежные детали можно заменить вместе с коромыслами, если старые шпильки имеют поврежденную резьбу, деформацию или следы износа.
• Регулируемая конструкция: после монтажа можно установить клапанные зазоры в соответствии с техническими требованиями конкретного двигателя.
• Применение в разных видах техники: решающим критерием является модель установленного двигателя 177F, а не название мотоблока, генератора или другого агрегата.

Как проверить совместимость

Перед заказом уточните обозначение двигателя по технической документации. Мощность 9 л.с. служит дополнительным ориентиром, но не заменяет проверку модели 177F. Одинаковое назначение деталей еще не означает совпадения крепления: у похожих двигателей могут различаться форма коромысла, посадочное отверстие, длина и резьба шпилек, а также конфигурация регулировочных компонентов.

• сравните форму и общую длину новых коромысел со снятыми деталями;
• сопоставьте расположение и диаметр центральных посадочных отверстий;
• проверьте длину, диаметр и шаг резьбы штатных шпилек;
• убедитесь, что регулировочные детали и гайки соответствуют конструкции головки цилиндра.

Комплект выбирают именно для версии 177F на 9 л.с. Не следует автоматически устанавливать его на двигатель другой серии только из-за внешнего сходства. Если техника выпускалась с несколькими вариантами моторов, ориентируйтесь на данные установленного двигателя и геометрию демонтированных деталей.

Замена и регулировка

Коромысла обычно меняют при заметной выработке контактных площадок, деформации, чрезмерном люфте, повреждении резьбы или невозможности устойчиво отрегулировать клапанный зазор. Перед разборкой очищают зону вокруг клапанной крышки, чтобы загрязнения не попали в головку цилиндра. При установке шпильки должны входить без перекоса, коромысла — правильно располагаться относительно толкателей и торцов клапанов, а регулировочные детали — свободно перемещаться по резьбе без заеданий.

Настройку выполняют на остывшем двигателе. Поршень устанавливают в верхнюю мертвую точку такта сжатия, когда оба клапана закрыты, затем щупом проверяют зазор между коромыслом и клапаном. Точные значения берут из руководства к конкретной модификации двигателя 177F. После фиксации регулировочных гаек зазоры измеряют повторно: при затяжке выбранное положение может немного измениться. Перед запуском также проверяют свободное перемещение обоих коромысел и правильную установку клапанной крышки.

Парная замена особенно уместна при общем износе клапанного механизма или ремонте головки цилиндра. Одновременно стоит осмотреть толкатели, торцы клапанов и резьбовые места крепления: новые коромысла не устранят неисправность сопряженных деталей. Точный подбор, аккуратный монтаж и последующая регулировка помогают восстановить нормальную работу впускного и выпускного клапанов без замены всей головки цилиндра.
