Трос сцепления мотоблока 178F/186F (6/9 л. с.) WENTOR

Трос сцепления мотоблока 178F/186F WENTOR

Управление сцеплением мотоблока требует исправной механической связи между ручным рычагом и исполнительным механизмом. Трос WENTOR предназначен для техники конфигураций 178F и 186F мощностью 6 и 9 л. с. При воздействии на рукоятку внутренний трос перемещается относительно наружной оболочки и передает усилие к механизму включения или выключения сцепления. Благодаря этому оператор управляет передачей тяги с привычного положения на рукоятках мотоблока.

Деталь подходит для ремонта системы управления, когда штатный трос поврежден, движется с заеданием либо больше не обеспечивает необходимый ход. Исправная связь позволяет рычагу отрабатывать полный диапазон перемещения, а механизму сцепления — занимать требуемые положения. После монтажа натяжение и свободный ход настраивают по руководству конкретного мотоблока: универсального значения для всех модификаций 178F и 186F нет.

Конструкция и назначение

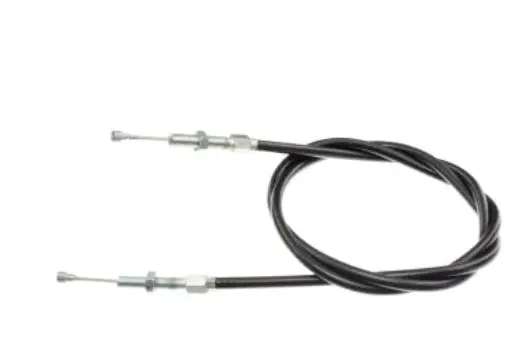

Гибкая черная оболочка позволяет проложить трос между рукояткой и механизмом сцепления по предусмотренному на технике маршруту. На концах расположены металлические присоединительные детали и резьбовые участки для крепления и регулировки положения оболочки. Внутренний трос выступает с обеих сторон и заканчивается наконечниками для соединения с рычагами. Такая схема передает продольное движение на расстояние, сохраняя возможность аккуратной прокладки вдоль рамы и органов управления.

Что проверить при подборе

Обозначения 178F и 186F указывают основное направление применяемости, однако мотоблоки с такими силовыми установками могут различаться компоновкой рукояток, кронштейнами и механизмом сцепления. До установки сопоставьте новую деталь со снятым тросом по следующим признакам:

• Модификация техники. В документации мотоблока должна быть указана конфигурация 178F или 186F и соответствующая мощность 6 либо 9 л. с.
• Полная длина и длина оболочки. Трос должен проходить по штатному маршруту без натяжения в крайних положениях рукояток и без лишних петель.
• Исполнение наконечников. Сравните их форму, размеры и способ соединения с ручным рычагом и механизмом сцепления.
• Крепежные участки. Проверьте расположение резьбовых деталей, диаметр резьбы и возможность фиксации в имеющихся кронштейнах.
• Диапазон регулировки. После закрепления должен оставаться запас для настройки свободного хода согласно инструкции к вашей модели.

Установка и настройка

Замену выполняют при остановленном двигателе и неподвижном приводе. Перед снятием старого троса запомните его маршрут и положение креплений: это помогает сохранить правильную прокладку и избежать контакта с нагревающимися или движущимися деталями.

• Закрепите оболочку в штатных кронштейнах, не допуская защемления, перекручивания и резких перегибов.
• Соедините наконечники внутреннего троса с рычагом управления и исполнительной частью сцепления.
• Выставьте свободный ход штатными регулировочными деталями, ориентируясь на руководство мотоблока, затем надежно зафиксируйте настройку.
• Несколько раз переместите рычаг вручную и убедитесь в плавном ходе, возврате механизма и устойчивом положении всех креплений.

Когда требуется замена

Осмотрите старый трос, если рукоятка стала чрезмерно тугой или свободной, ход сопровождается рывками, настройка быстро сбивается либо сцепление включается и выключается не полностью. Основанием для замены также служат повреждение оболочки, расплетение внутреннего троса, деформация наконечников и заедание при перемещении. Если после установки исправного троса правильная работа не восстанавливается, необходимо отдельно проверить рычаги, кронштейны и сам механизм сцепления.

Трос WENTOR выбирают как деталь управления для мотоблоков 178F/186F на 6/9 л. с. Точная сверка длины, наконечников и креплений со штатной деталью помогает установить его без изменения предусмотренной компоновки техники.
