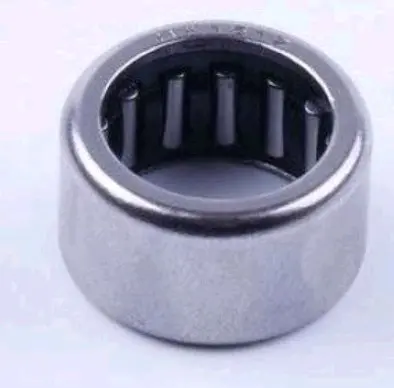

Игольчатый подшипник распредвала HK1512 для двигателя 186F WENTOR

Игольчатый подшипник распредвала HK1512 для двигателя 186F WENTOR

Подшипник предназначен для опоры распредвала в дизельном двигателе типа 186F, который применяется на мотоблоках и другой технике с таким мотором. Игольчатые ролики воспринимают радиальную нагрузку и обеспечивают вращение вала с меньшим трением в посадочном месте. Деталь выбирают для ремонта опоры распредвала, когда требуется подшипник обозначения HK1512 с размерами 15×21×12 мм.

Конструкция и назначение

HK1512 относится к однорядным игольчатым подшипникам с тонкостенной штампованной наружной обоймой и открытыми торцами. Внутреннего кольца в этой конструкции нет: игольчатые ролики работают по подготовленной поверхности вала, а наружная обойма устанавливается в отверстие корпуса с натягом. Такое исполнение дает небольшую радиальную толщину опоры и позволяет разместить роликовый подшипник там, где пространство вокруг распредвала ограничено.

Большое число удлиненных роликов распределяет радиальную нагрузку по рабочей поверхности, а сепаратор удерживает их в правильном положении. Для покупателя это означает, что состояние не только самого подшипника, но и контактной дорожки на валу непосредственно влияет на плавность вращения и ресурс после ремонта. Если на поверхности распредвала имеются задиры, раковины или выраженная выработка, установка одной новой детали не устранит причину люфта и неровной работы.

Основные параметры

• Тип: игольчатый подшипник с наружной штампованной обоймой и открытыми торцами.
• Обозначение: HK1512.
• Диаметр под роликами: 15 мм.
• Наружный диаметр: 21 мм.
• Ширина: 12 мм.
• Применение: опора распредвала двигателя 186F.
• Бренд позиции: WENTOR.

Как проверить совместимость

При подборе необходимо одновременно сверить обозначение HK1512, три посадочных размера и место установки в двигателе. Число 15 мм относится к диаметру под игольчатыми роликами, 21 мм — к наружной поверхности обоймы, 12 мм — к ее ширине. Эти параметры нельзя заменять приблизительно похожими: другой наружный диаметр не обеспечит правильную посадку в корпусе, а несоответствие внутренней дорожки или ширины нарушит работу опоры.

Маркировка двигателя 186F является основным ориентиром совместимости этой позиции, но перед заказом стоит учитывать исполнение конкретного мотора и историю его ремонта. Если корпус растачивали, меняли распредвал или ранее устанавливали нестандартную деталь, посадочные места измеряют и сопоставляют с номиналом 15×21×12 мм. Старый подшипник также сравнивают по типу: HK — это открытая обойма, поэтому закрытый с одного торца вариант другой серии не является прямой заменой только из-за совпадения диаметра.

Установка при ремонте двигателя

До монтажа очищают отверстие корпуса и рабочую поверхность распредвала, удаляют загрязнения и проверяют отсутствие заусенцев. Тонкостенная обойма получает окончательную геометрию после запрессовки в подготовленное посадочное отверстие, поэтому ее устанавливают ровно, без перекоса. Для запрессовки применяют подходящую оправку, которая направляет подшипник по оси и передает усилие на обойму; удары по роликам или сепаратору могут повредить дорожки еще до запуска двигателя.

Перед окончательной сборкой рабочие поверхности смазывают способом, предусмотренным регламентом двигателя. После установки проверяют, что распредвал вращается плавно, ролики не закусывает, а опора не имеет ненормального радиального люфта. Одновременно осматривают посадочное отверстие и поверхность вала: деформированный корпус или изношенная дорожка способны быстро вывести новый подшипник из строя.

Когда требуется замена

Основанием для замены служат поврежденные или выпавшие игольчатые ролики, разрушение сепаратора, деформация обоймы, следы выкрашивания на дорожке, заедание либо увеличенный люфт распредвала в опоре. Диагностику выполняют при разобранном двигателе, поскольку состояние сопряженных поверхностей определяет результат ремонта. HK1512 WENTOR подходит для восстановления штатной опоры распредвала 186F при подтвержденных размерах посадки и исправной поверхности вала.
