Механизм управления дроссельной заслонкой в сборе для двигателя 156F (4 HP) UG

Механизм управления дроссельной заслонкой для двигателя 156F

Комплект предназначен для восстановления внешнего механизма регулирования оборотов бензинового двигателя 156F, применяемого на мотоблоках и бензогенераторах. Он связывает орган управления, механический регулятор и рычаг дроссельной заслонки карбюратора. Перемещение управляющего рычага изменяет натяжение пружины, а система тяг передает движение к карбюратору. Во время работы регулятор корректирует положение заслонки при изменении нагрузки, помогая двигателю поддерживать заданный режим.

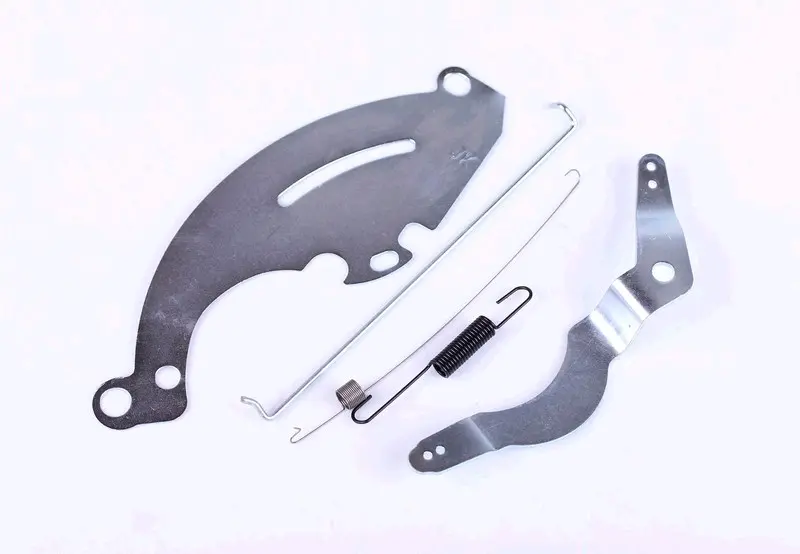

Конструкция включает фигурную пластину управления с монтажными отверстиями и дугообразным пазом, отдельный изогнутый рычаг, соединительные тяги и пружины разной формы. Эти детали работают совместно, поэтому состояние каждого соединения влияет на свободный ход рычагов и правильную передачу усилия. Исполнение в сборе удобно при ремонте механизма, в котором утрачено несколько деталей, деформированы тяги или повреждены пружины.

Что проверить при подборе

• Модель двигателя. Комплект рассчитан на 156F. Обозначение 4 HP является частью товарного наименования, поэтому его следует учитывать вместе с индексом двигателя, не заменяя проверку конкретной модификации техники.
• Форму основной пластины. Сравните наружный контур, расположение крепежных отверстий, большой внутренний вырез и дугообразный направляющий паз со снятой деталью.
• Геометрию рычага. Значение имеют изгиб, положение большого отверстия и двух малых отверстий на его противоположном конце.
• Тяги и пружины. Проверьте длину, форму загибов, расположение крючков и количество соединительных деталей. Даже близкие по конструкции малые двигатели могут иметь другую схему зацепления.
• Исполнение оборудования. Для мотоблока или бензогенератора необходимо сопоставить направление подвода троса, положение карбюратора и точки крепления штатного механизма.

При выборе лучше сравнивать весь набор признаков, а не только индекс 156F. Совпадение модели двигателя не исключает различий между версиями рамы, органами управления и установленным карбюратором. Особенно внимательно проверяют контур пластины, расстояния между точками крепления и конфигурацию концов тяг.

Установка и регулировка

Перед разборкой следует сохранить исходную схему соединения рычагов, тяг и пружин. Каждая тяга устанавливается в предусмотренные отверстия без подгибания и принудительного натяжения, а крючки пружин должны полностью входить в свои точки зацепления. Произвольная перестановка пружины в соседнее отверстие меняет усилие регулятора и может привести к неправильной реакции двигателя на перемещение рычага.

После монтажа на остановленном двигателе проверяют свободное перемещение всех соединений во всем доступном диапазоне. Тяги не должны задевать корпус, топливный бак, воздушный фильтр или соседние детали. Затем контролируют ход дроссельной заслонки и соответствие положений управляющего рычага режимам техники. Окончательную настройку частоты вращения выполняют по сервисным данным конкретного мотоблока или генератора с применением тахометра.

Когда механизм требует внимания

Поводом для осмотра служат заедание рычага, слабая реакция на управление, отсутствие плавного возврата, самопроизвольное изменение положения или нестабильные обороты под нагрузкой. При проверке оценивают прямолинейность тяг, состояние пружин, износ отверстий и свободу шарнирных соединений. Похожие проявления могут быть связаны также с карбюратором, тросом или внутренним регулятором, поэтому перед заменой полезно проверить всю систему управления.

Механизм 156F UG подходит для ремонта, когда нужен согласованный набор наружных деталей управления заслонкой. Точное сопоставление геометрии и аккуратная установка позволяют восстановить корректную связь между рычагом, регулятором и карбюратором без подбора отдельных тяг и пружин по одной.
