Тепловой компенсатор выпускного клапана 178F (6 л.с.) UG

Тепловой компенсатор выпускного клапана 178F (6 л.с.) UG

Эта небольшая колпачковая деталь предназначена для клапанного механизма дизельного двигателя серии 178F мощностью 6 л.с., устанавливаемого на мотоблоки и генераторное оборудование. Компенсатор размещается на верхнем конце стержня выпускного клапана, в зоне контакта с коромыслом. Через него усилие от коромысла передается клапану при открытии. Это отдельная деталь привода клапана, а не комплект клапанов и не сам выпускной клапан.

Название «тепловой компенсатор» не означает автоматическую регулировку. В механическом клапанном приводе его высота входит в геометрию пары «клапан — коромысло», поэтому после сборки тепловой зазор выставляют регулировочным винтом и контролируют щупом. Правильно установленный колпачок формирует штатную контактную поверхность на торце стержня. При его отсутствии, износе или неправильной посадке заданный зазор может измениться, а работа клапанного привода сопровождается посторонним стуком или нарушением момента открытия и закрытия выпускного клапана.

Параметры и подбор

Позиция рассчитана на двигатель 178F номинальной мощностью 6 л.с. Наружный диаметр детали составляет 10 мм, внутренний диаметр — 6 мм, высота — 4 мм. Эти три размера следует сопоставить со снятым колпачком и посадочной частью клапана. Одного совпадения названия мотоблока недостаточно: одинаковые модели техники могут комплектоваться разными двигателями или вариантами головки цилиндра.

• Серия двигателя: 178F. Обозначение относится к мотору, поэтому при подборе сначала уточняют именно его модель, а не только торговое название техники.
• Назначение: верхняя часть стержня выпускного клапана. Деталь должна соответствовать конфигурации клапана и коромысла.
• Контрольные размеры: наружный диаметр 10 мм, отверстие 6 мм, высота 4 мм. Особенно важна высота, поскольку она влияет на доступный диапазон регулировки зазора.

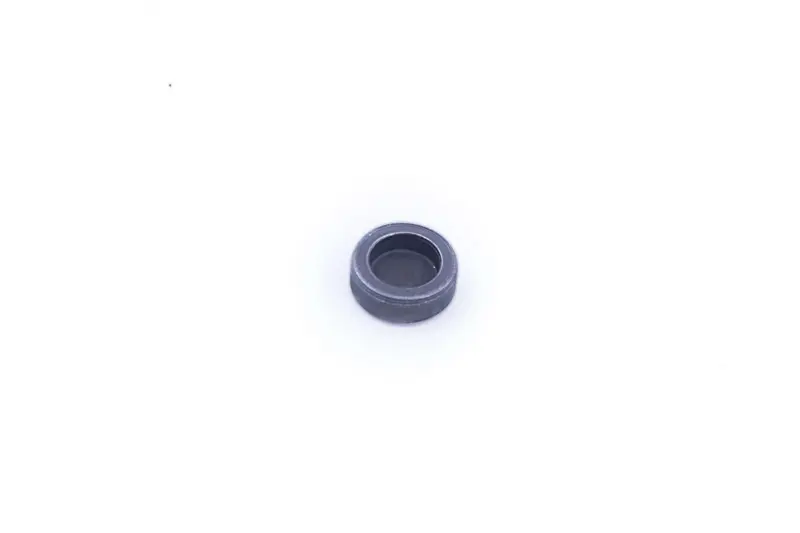

• Форма: компактный круглый колпачок с центральным углублением. При сравнении проверяют не только диаметры, но также глубину посадки и профиль контактных поверхностей.

Установка и регулировка

Монтаж выполняют при доступе к клапанному механизму под крышкой головки цилиндра. Посадочное место очищают, компенсатор устанавливают ровно на верхушку стержня выпускного клапана и убеждаются, что он полностью сел на свое место без перекоса. Перед окончательной сборкой проверяют состояние торца клапана, рабочей поверхности коромысла и регулировочного винта: выраженная выработка на соседних деталях способна помешать точной настройке даже с новым колпачком.

После установки обязательно заново регулируют клапанный зазор по сервисным данным конкретного двигателя 178F. Проверку выполняют на холодном двигателе и в положении коленчатого вала, предусмотренном инструкцией по обслуживанию; зазор измеряют щупом между коромыслом и клапанным колпачком. Затем затягивают контргайку регулировочного винта, проворачивают коленчатый вал и повторно контролируют результат. Числовое значение зазора берут из руководства к конкретной модификации двигателя, поскольку универсальное значение для всех исполнений указывать нельзя.

Когда деталь требует замены

Компенсатор проверяют во время ремонта головки цилиндра, обслуживания клапанов или после обнаружения свободной детали под клапанной крышкой. Основанием для замены служат сколы, трещины, деформация, заметная выработка на контактной площадке либо посадка, отличающаяся от штатной. Старую деталь полезно сохранить до завершения подбора: она дает возможность точно сверить размеры и профиль.

Компенсатор 178F подойдет для ремонта клапанного привода мотоблока или генераторной установки с соответствующим дизельным двигателем. Точное совпадение серии, размеров и формы посадки помогает собрать выпускной клапанный механизм в исходной конфигурации и корректно выставить зазор после ремонта.
