Сцепное устройство для КПП/6 ST

Сцепное устройство для КПП/6 ST

Корпусная деталь предназначена для ремонта соединительной части мотоблока с конфигурацией КПП/6. Она образует монтажную основу между сопрягаемыми деталями и помогает зафиксировать их в предусмотренном положении. Такое устройство выбирают не только по общему назначению: решающее значение имеют форма корпуса, расположение крепёжных точек и соответствие конкретному исполнению коробки передач.

Конструкция и назначение

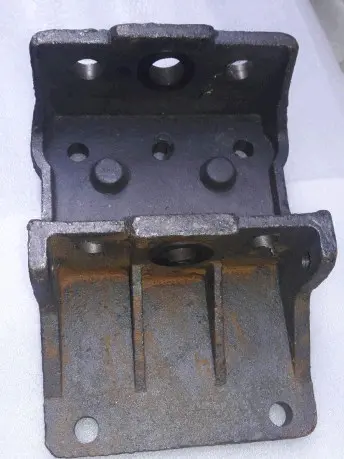

Устройство выполнено в виде многоуровневого корпуса с несколькими взаимно ориентированными площадками. На них расположены сквозные отверстия разного диаметра, центральные посадочные отверстия, боковые проушины и круглые выступы. Эта геометрия задаёт положение детали относительно корпуса КПП и присоединяемой части. Несовпадение хотя бы одной точки крепления не позволит установить устройство штатно или приведёт к перекосу соединения.

Позиция относится к запчастям для мотоблоков и рассчитана на вариант, обозначаемый КПП/6 ST. Однако одно совпадение слов «КПП/6» не заменяет проверку геометрии: коробки передач и сопряжённые детали могут иметь разные исполнения. Перед заказом нужно определить, какой корпус установлен на технике, и сопоставить новую деталь со снятым устройством либо с монтажной схемой конкретного мотоблока.

Что проверить при подборе

Основной ориентир — полное совпадение посадочной конфигурации. Сравнение удобнее проводить по нескольким независимым признакам, не ограничиваясь внешним контуром корпуса.

• Обозначение: в документации техники или перечне её запчастей должна быть указана конфигурация КПП/6 ST либо прямо подтверждена применимость этого устройства.
• Монтажные отверстия: сравните их количество, диаметр, расположение и расстояния между центрами на каждой площадке.
• Ориентация корпуса: проверьте взаимное положение верхней, средней и нижней частей, а также направление боковых проушин.
• Посадочная зона: сопоставьте ширину и глубину внутреннего пространства, положение центрального отверстия и круглых выступов.
• Сопрягаемые детали: заранее убедитесь, что соединяемая часть входит без упора в стенки, а её отверстия совмещаются без растачивания и принудительного смещения.

Размеры лучше снимать со старой детали штангенциркулем или другим подходящим измерительным инструментом. Особенно тщательно проверяют межосевые расстояния: похожие корпуса могут отличаться всего одной смещённой точкой крепления. Если прежнее устройство деформировано, измерения следует дополнительно сверить с корпусом КПП, поскольку повреждённая деталь способна давать искажённый результат.

Замена и установка

Основанием для замены служат трещины корпуса, деформация площадок, повреждение проушин, увеличение отверстий или заметный люфт в соединении. Перед монтажом контактные поверхности очищают от загрязнений и остатков старых отложений, после чего выполняют предварительную примерку. Деталь должна прилегать к предусмотренным местам без качания, а все крепёжные точки — совмещаться свободно.

Для установки используют крепёж и порядок затяжки, предусмотренные изготовителем техники. Не следует компенсировать несовпадение отверстий ударами, сверлением корпуса или затяжкой с перекосом: такие действия изменяют посадку и повышают нагрузку на соседние детали. До окончательной фиксации проверяют положение устройства относительно КПП и свободное размещение всех сопрягаемых частей.

После сборки необходимо убедиться в отсутствии бокового смещения и контакта с подвижными деталями. Первую проверку выполняют без нагрузки, затем повторно контролируют крепление и люфт после короткого пробного использования. Точный подбор по геометрии позволяет восстановить штатное соединение без переделки корпуса мотоблока.
