Винтовая пружина легкого старта мотокосы KOSA

Винтовая пружина легкого старта KOSA для мотокосы

Деталь предназначена для ручного стартера мотокосы, оснащенного механизмом облегченного запуска. При плавном вытягивании шнура она упруго закручивается, накапливает энергию, а затем передает ее дальше на пусковой механизм, помогая провернуть коленчатый вал двигателя. Такой принцип позволяет тянуть рукоятку ровнее и без резкого стартового движения. Пружина рассчитана на замену детали той же конструкции; для обычного стартера без дополнительного пружинного механизма она не предназначена.

Назначение и конструкция

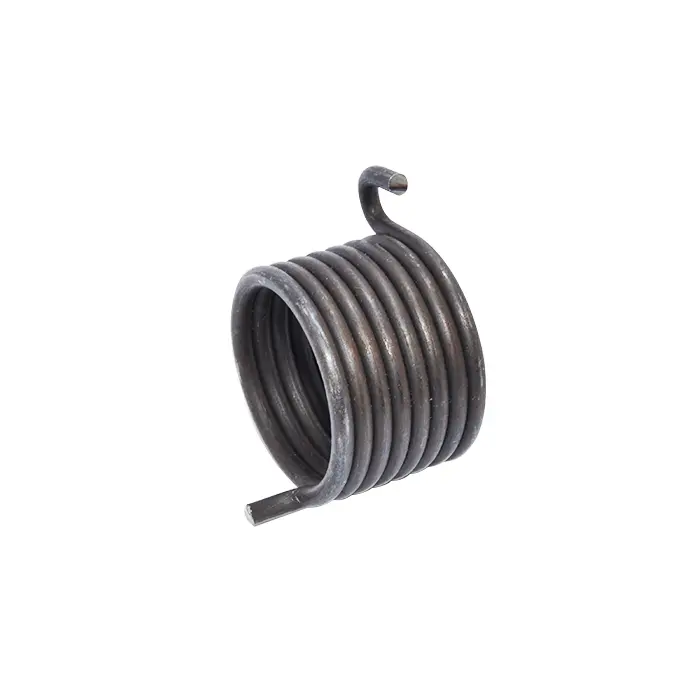

Пружина выполнена в виде компактной цилиндрической спирали из круглой проволоки. Корпус образован несколькими витками, а два рабочих конца имеют разную форму: один выведен по касательной почти прямо, второй загнут крючком. Концы фиксируются в предусмотренных посадочных местах деталей стартера и задают направление закручивания. Поэтому их форма, взаимное положение и направление навивки столь же важны для совместимости, как диаметр самой спирали.

Эта деталь работает именно в ступени легкого старта и отличается от плоской ленточной пружины, которая обычно отвечает за обратную намотку шнура на шкив. Во время пуска тяга за рукоятку сначала создает натяжение винтовой пружины. Когда накопленного усилия достаточно для преодоления сопротивления при сжатии в цилиндре, механизм передает импульс на коленчатый вал. Исправная пружина сохраняет предусмотренную последовательность срабатывания и помогает стартеру реагировать на плавное движение шнура.

Как проверить совместимость

Перед заказом убедитесь, что на мотокосе установлен стартер типа «легкий старт» и внутри используется винтовая пружина с двумя наружными концами. Названия модели двигателя или внешнего сходства крышки недостаточно: у похожих стартеров различаются посадка и геометрия внутренних деталей. Наиболее надежный способ подбора — снять старую пружину и сопоставить ее с новой по всем основным признакам.

• Тип механизма: ручной стартер мотокосы с облегченной системой пуска.
• Габариты: наружный и внутренний диаметры спирали, ее ширина по оси и диаметр проволоки.
• Геометрия: количество и направление витков, форма обоих концов, длина выступающих участков и угол между ними.
• Посадка: расположение пазов или упоров, в которые входят прямой конец и крючок.

Если хотя бы один из этих параметров отличается, пружина может не войти в посадочное место, работать с перекосом либо закручиваться в неверную сторону. Подгибать концы для компенсации несовпадения не следует: изменение их положения нарушает заданную геометрию и не превращает неподходящую деталь в совместимую.

Когда нужна замена

Пружину проверяют при заметном изменении характера пуска: шнур вытягивается, но передача усилия на двигатель происходит с задержкой, ход стал неравномерным, внутри стартера слышно проскальзывание или механизм не создает привычного сопротивления. Прямым основанием для замены служат сломанный рабочий конец, трещина, стойкая деформация витков или потеря фиксации в посадке. Похожие проявления могут вызывать шкив, храповик, шнур и возвратная пружина, поэтому перед сборкой полезно осмотреть весь стартер.

Установка

Работу выполняют на остановленной мотокосе после остывания двигателя. Перед разборкой запомните положение старой пружины и направление ее концов. Снимая крышку и внутренние детали, удерживайте элементы, находящиеся под натяжением. Новую пружину устанавливают без перекоса: оба конца должны занять штатные упоры, а витки — свободно разместиться в своей посадке. Предварительное натяжение восстанавливают по схеме конкретного стартера.

До установки крышки на двигатель механизм прокручивают вручную и проверяют свободный ход, последовательное зацепление и отсутствие закусывания. Правильно подобранная пружина KOSA позволяет восстановить ступень накопления энергии в стартере, сохранив исправные корпус, шкив и другие детали мотокосы.
