Щетки для электроинструмента KOSA 5,5×6,5×11 мм, пятак

Щетки для электроинструмента KOSA 5,5×6,5×11 мм с пятаком

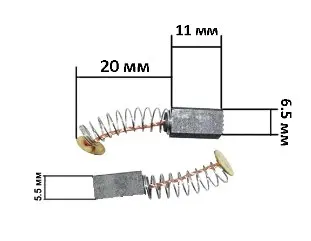

Контактные щетки предназначены для обслуживания коллекторного электродвигателя электроинструмента. Их задача — передавать ток от неподвижной части двигателя к вращающемуся коллектору, сохраняя контакт во время работы. Позиция KOSA имеет корпус размером 5,5×6,5×11 мм, пружину и круглый контактный пятак. Такое исполнение следует выбирать не только по трем размерам корпуса: значение имеют форма подключения, расположение пружины и свободная посадка в щеткодержателе.

Во время работы щетка постепенно укорачивается из-за постоянного соприкосновения с коллектором. Пружина компенсирует этот износ и прижимает контактную часть к его поверхности. Если щетка заедает в направляющей, пружина ослабла либо контакт с коллектором становится нестабильным, инструмент может работать с перебоями, а искрение и износ контактной поверхности усиливаются. Поэтому при ремонте оценивают не одну деталь, а состояние обеих щеток, щеткодержателей и коллектора.

Конструкция и критерии подбора

Размер 5,5×6,5×11 мм относится к корпусу щетки. Даже небольшое отличие по одному из измерений может помешать нормальному перемещению в направляющей или создать лишний зазор. Круглый пятак является отдельным признаком исполнения: вариант с другой клеммой, пластиной, ушком либо иным расположением контакта не считается прямой заменой только из-за совпадения размеров. Для электропилы или другого электроинструмента позицию подбирают по фактической конструкции установленной детали и щеткодержателя.

Перед выбором сравните:

• три размера корпуса: 5,5×6,5×11 мм необходимо сверить по каждой стороне;
• тип контакта: требуется исполнение с круглым пятаком, соответствующим посадочному месту инструмента;
• пружинную часть: сравните ее расположение, диаметр, длину в свободном состоянии и способ соединения со щеткой;
• направление установки: проводник и пружина не должны упираться в корпус, крышку или соседние детали;
• состояние щеткодержателя: внутри не должно быть загрязнений и повреждений, мешающих свободному ходу щетки.

Привязка только к названию или типу инструмента недостаточна: у внешне похожих электропил, дрелей, шлифмашин и другой техники могут использоваться щетки разного сечения и с разными контактами. Надежный способ подбора — снять установленную деталь, измерить ее направляющие стороны и сопоставить все части подключения. Если старая щетка сильно изношена по длине, первые два размера и геометрию щеткодержателя проверяют особенно внимательно.

Замена и проверка после установки

Перед разборкой инструмент отключают от источника питания. Щетку устанавливают без подтачивания корпуса и без усилия: она должна перемещаться в направляющей свободно, без перекоса и заклинивания. Пружина должна прижимать ее к коллектору, а пятак — занимать предусмотренное конструкцией положение. Одновременно проверяют вторую щетку, поскольку неравномерный износ или разное усилие прижима ухудшают распределение тока.

До сборки стоит удалить свободную щеточную пыль из зоны щеткодержателя подходящим для обслуживания способом и осмотреть коллектор. Глубокие риски, сильное потемнение, выкрашивание или заметная неровность контактной поверхности требуют отдельной диагностики: установка новых щеток не устраняет механическое повреждение коллектора. Не следует компенсировать неподходящий размер стачиванием детали или растягиванием пружины — это меняет посадку и давление контакта.

После сборки инструмент сначала проверяют кратковременно без рабочей нагрузки, контролируя ровность запуска, отсутствие заедания и необычно сильного искрения. Щетки KOSA 5,5×6,5×11 мм с круглым пятаком подходят для ремонта только при полном совпадении геометрии и типа подключения с исходным исполнением. Такой порядок выбора помогает восстановить стабильный контакт двигателя и избежать повторной разборки из-за несовместимой формы.
