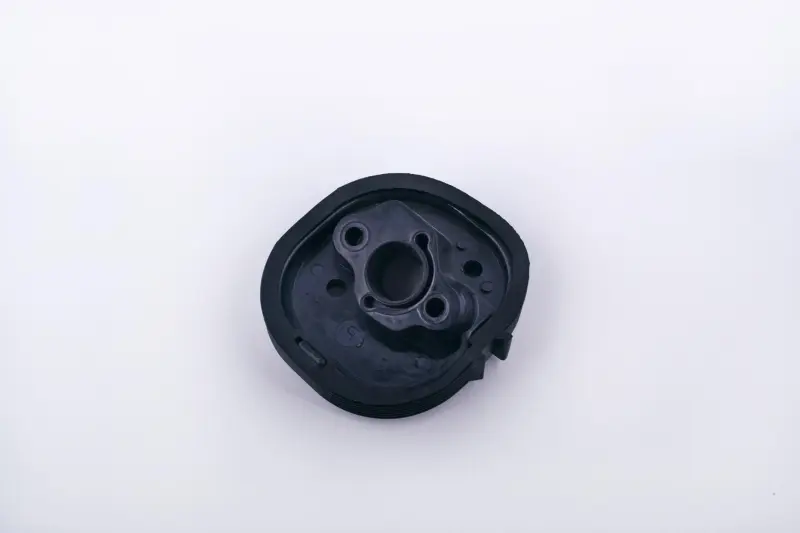

Переходник карбюратора Partner P350 с манжетой KOSA

Переходник карбюратора Partner P350 с манжетой KOSA

Деталь предназначена для установки карбюратора в системе впуска бензопилы Partner P350. Переходник, также называемый коллектором, расположен между карбюратором и впускной частью двигателя: он формирует соединение, удерживает сопрягаемые детали в предусмотренном положении и проводит приготовленную карбюратором топливовоздушную смесь к двигателю. Это отдельная запчасть, а не карбюратор в сборе, поэтому она не содержит жиклеров, заслонки и регулировочных винтов.

Назначение переходника и манжеты

Исправное соединение на участке между карбюратором и двигателем должно оставаться герметичным. Манжета уплотняет место сопряжения переходника и помогает исключить поступление воздуха в обход карбюратора. При нарушении плотности состав смеси уже не соответствует настройкам системы питания, из-за чего двигатель может плохо запускаться, останавливаться на холостом ходу или работать неравномерно. Поэтому при диагностике подобных симптомов проверяют не только карбюратор и топливные шланги, но и состояние коллектора, его уплотнения и прилегающих поверхностей.

Комплект с манжетой подходит для ремонта, при котором старая уплотняющая деталь потеряла форму, затвердела, надорвалась либо была повреждена во время разборки. Установка новой манжеты вместе с переходником позволяет не оставлять в соединении изношенное уплотнение. Корпус детали имеет центральный проходной канал и несколько отверстий, участвующих в размещении и креплении узлов карбюраторной зоны.

Когда стоит заменить коллектор

• на корпусе появились трещины, сколы, деформация или повреждения возле крепежных отверстий;
• манжета надорвана, растянута, затвердела либо неплотно прилегает к сопрягаемой детали;
• после снятия карбюратора обнаружены дефекты переходника, мешающие собрать соединение без перекоса;
• двигатель трудно запускается, не удерживает холостой ход или нестабильно реагирует на газ, а проверка указывает на поступление лишнего воздуха через впускное соединение.

Перечисленные нарушения могут иметь и другие причины, поэтому перед заменой полезно осмотреть весь доступный участок впуска. Новый переходник устраняет неисправность именно тогда, когда проблема связана с повреждением корпуса, манжеты или мест их прилегания.

Как проверить совместимость перед покупкой

Основное обозначение модели для этой позиции — Partner P350. У бензопил одной серии могут встречаться разные производственные исполнения, поэтому при подборе следует сопоставить новую деталь со снятым коллектором и посадочным местом конкретной пилы.

• сверьте общий контур корпуса и ориентацию центрального канала;
• сопоставьте расположение крепежных и позиционирующих отверстий;
• проверьте форму посадочных поверхностей со стороны карбюратора и двигателя;
• убедитесь, что профиль манжеты соответствует месту ее установки;
• не подбирайте эту запчасть только по внешнему сходству с коллекторами других моделей Partner.

Обозначение P350 должно совпадать с моделью бензопилы, но окончательную проверку проводят по геометрии демонтированной детали. Такое сравнение особенно важно, если пила ранее ремонтировалась или ее карбюраторная зона уже содержит нештатные компоненты.

Рекомендации по установке

Работу выполняют на остановленной и остывшей бензопиле. После получения доступа к карбюратору снимают мешающие детали в последовательности, предусмотренной конструкцией пилы, и запоминают расположение тяг, шлангов и крепежа. Посадочные поверхности очищают от загрязнений и остатков прежнего уплотнения, не допуская попадания мусора во впускной канал.

Переходник устанавливают без перекоса, манжету размещают в предназначенной для нее зоне, а крепеж затягивают равномерно. Чрезмерное усилие недопустимо: оно может деформировать корпус или ухудшить прилегание. После сборки проверяют правильность подключения снятых деталей, свободное движение органов управления карбюратором и плотность соединений. Настройку карбюратора выполняют только после устранения возможного подсоса воздуха, поскольку регулировка не компенсирует поврежденный коллектор или негерметичную манжету.
