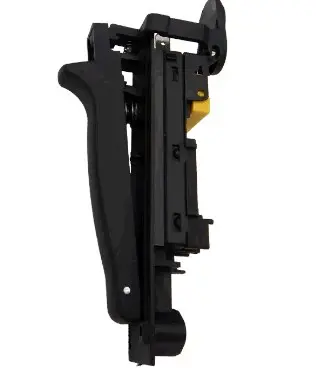

Кнопка-выключатель для УШМ Цельма, 2 зубца, ZL 50 KOSA

Кнопка-выключатель для УШМ Цельма ZL 50 KOSA

Используется при ремонте угловой шлифовальной машины Цельма и управляет включением и выключением инструмента. Исполнение ZL 50 KOSA имеет два зубца и удлиненную черную клавишу, поэтому деталь подбирают не только по назначению, но и по форме механизма. Такая запчасть нужна, когда штатная кнопка повреждена, заедает, не удерживается в корпусе или перестала четко срабатывать при нажатии. Замена возвращает привычное управление болгаркой без переделки подходящего корпуса, если все присоединительные признаки совпадают.

Заявленная совместимость относится к болгаркам Цельма, однако внутри одной марки встречаются разные корпуса и варианты кнопок. Обозначение ZL 50 KOSA и формулировка «2 зубца» задают конкретное исполнение, но не заменяют сравнение с демонтированной деталью. Перед заказом сопоставьте старую и новую кнопки в одинаковой ориентации: проверьте длину и изгиб клавиши, очертания корпуса, расположение выступов, защелок и мест подключения. Если хотя бы один из этих признаков отличается, установка может оказаться невозможной даже при совпадении марки инструмента.

Что проверить при подборе

• Назначение: исходная кнопка должна быть установлена именно в угловой шлифовальной машине Цельма, а не в другом электроинструменте с похожей клавишей.
• Исполнение: сопоставьте обозначение ZL 50 KOSA и наличие двух зубцов; не путайте эту версию с другими кнопками ZL для той же марки.
• Геометрия: сравните общую длину, ширину и высоту корпуса, профиль длинной клавиши и направление ее изгиба.
• Крепление: проверьте положение защелок, опор, направляющих и участков, которыми кнопка устанавливается между половинами корпуса болгарки.
• Подключение: число и расположение выводов должны соответствовать старой детали и штатной схеме конкретного инструмента.
• Параметры: допустимые значения тока и напряжения выбирают по данным демонтированного выключателя и технической документации болгарки; совпадения внешней формы самого по себе недостаточно.

Замена и проверка

Перед разборкой полностью отключите болгарку от розетки. Зафиксируйте расположение проводов до их снятия, чтобы при сборке сохранить штатное подключение. После открытия корпуса сначала убедитесь, что причиной неисправности действительно является кнопка: похожие симптомы могут появляться при повреждении сетевого шнура, ослабленном соединении, износе щеток или нарушении проводки. Такой контроль помогает не менять исправную деталь и сразу определить весь объем ремонта.

Новую кнопку устанавливают без подрезания корпуса и без усилия, способного повредить защелки или клавишу. Провода укладывают в предусмотренные каналы, не допуская их пережатия половинами корпуса и соприкосновения с подвижными частями. До затяжки крепежа проверьте свободный ход длинной клавиши: она не должна цепляться за корпус, смещаться в сторону или оставаться в промежуточном положении. После сборки включение и выключение должны происходить четко и повторяемо.

Кнопка ZL 50 KOSA подходит для ремонта только при полном совпадении исполнения с исходной запчастью. Если обозначение старого выключателя не читается, ориентируйтесь на совокупность признаков: два зубца, профиль клавиши, размеры посадочной части, точки крепления и расположение выводов. Для инструмента с иной конструкцией управления следует выбрать соответствующую версию кнопки, а при отсутствии опыта работы с сетевым электроинструментом установку стоит поручить мастеру.
