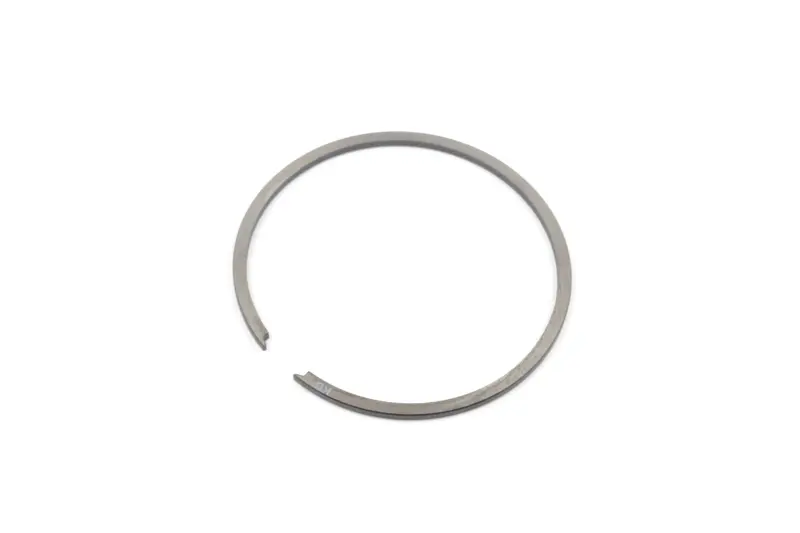

Поршневые кольца Caber для Husqvarna 365, Ø48×1,5 мм

Поршневые кольца Caber для Husqvarna 365, Ø48 мм

Деталь предназначена для ремонта цилиндро-поршневой группы бензопил Husqvarna 365 с диаметром цилиндра 48 мм. Кольцо устанавливается в канавку поршня и при движении соприкасается с рабочей поверхностью цилиндра. Оно уплотняет зазор между поршнем и цилиндром, помогает сохранять компрессию и отводит часть тепла от поршня к стенке цилиндра. Разрезная форма обеспечивает необходимую упругость: при монтаже кольцо сжимается, а после установки прижимается к поверхности цилиндра.

Размер этой позиции — 48 × 1,5 мм: 48 мм соответствует диаметру сопряжения с цилиндром, 1,5 мм — толщине кольца. Такое сочетание применяется на версиях Husqvarna 365 с цилиндром Ø48 мм. Одного совпадения названия пилы недостаточно, поскольку внутри семейства 365 существуют исполнения с другой цилиндро-поршневой группой. В частности, детали Ø48 мм не следует выбирать для 365 X-Torq только по индексу модели. Перед заказом нужно установить точную модификацию пилы и фактический размер снятых деталей.

Что проверить при подборе

• Диаметр цилиндра и поршня. Для этой позиции требуется размер 48 мм; кольцо другого диаметра не обеспечит правильной посадки.
• Размер поршневой канавки. Толщина 1,5 мм должна соответствовать канавке без закусывания и чрезмерного бокового люфта.
• Конструкцию поршня. Сверьте число канавок, их расположение и положение стопорных штифтов, если они предусмотрены конструкцией поршня.
• Состояние сопряжённых деталей. Глубокие задиры, износ покрытия цилиндра или разбитую канавку поршня нельзя устранить одной установкой новых колец.
• Версию бензопилы. Сопоставьте полное обозначение Husqvarna 365, год и исполнение цилиндро-поршневой группы, а не только цифры модели.

Когда требуется замена

Поводом для разборки и диагностики могут быть ухудшение запуска, снижение тяги, нестабильная работа под нагрузкой и результаты проверки компрессии. Эти признаки не указывают исключительно на кольца: похожие симптомы возникают при негерметичности картера, неисправностях подачи топлива, износе поршня или повреждении цилиндра. Поэтому перед заменой оценивают всю цилиндро-поршневую группу. Кольцо проверяют на пригорание в канавке, потерю упругости, износ рабочей поверхности и повреждение замка. Для контроля износа его помещают в нижнюю часть цилиндра и измеряют зазор в замке; для Husqvarna 365 с цилиндром 48 мм предельное значение в сервисной процедуре составляет 1 мм.

Установка

Монтаж выполняют на чистых деталях после удаления нагара и остатков старых уплотнений. Рабочую поверхность цилиндра проверяют на задиры и износ покрытия, поршень — на повреждения и состояние канавки. Перед сборкой кольцо и боковые поверхности поршня смазывают моторным маслом, применяемым для двигателя пилы. Замок располагают в предусмотренной поршнем зоне, кольцо равномерно сжимают рукой или специальным приспособлением и аккуратно вводят поршень в цилиндр. Перекос, чрезмерное разведение концов и попытка протолкнуть цилиндр с усилием могут повредить новую деталь.

Кольца Caber Ø48 × 1,5 мм подходят для восстановления ремонтопригодной цилиндро-поршневой группы Husqvarna 365 соответствующей версии. Точный подбор вместе с проверкой поршня и цилиндра даёт кольцу правильную посадку, а двигателю — необходимое уплотнение камеры сгорания после ремонта.
