Крышка магнето бензопилы Goodluck GL4500/5200 KOSA

Крышка магнето бензопилы Goodluck GL4500/5200 KOSA

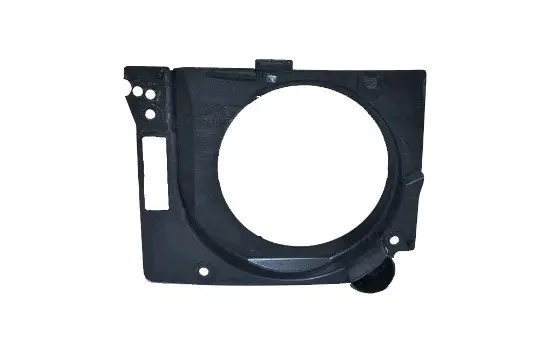

Деталь предназначена для установки со стороны магнето на бензопилах Goodluck серий GL4500 и GL5200. Она закрывает пространство вокруг маховика и катушки зажигания, ограничивая прямое попадание опилок и грязи в эту зону. Крупное круглое окно соответствует расположению маховика, а фигурный внешний контур и крепежные точки задают положение крышки относительно корпуса пилы. Это именно корпусная деталь зоны магнето: она не заменяет маховик, катушку зажигания или наружный стартер в сборе.

Назначение и признаки замены

Исправная крышка должна стоять без перекоса, не касаться вращающихся деталей и сохранять предусмотренные зазоры вокруг маховика. Замена нужна, если на старой детали появились трещины, сломаны участки возле крепежных отверстий, деформирован круглый проем либо внутри заметны следы контакта с маховиком. Поводом для проверки также служит неплотная посадка после ремонта: перекошенная крышка может мешать правильной сборке соседних деталей и оставлять зону магнето открытой для загрязнений.

Конструкция этой позиции включает большое центральное отверстие, несколько разнесенных крепежных отверстий, прямоугольный боковой проем и профилированную нижнюю часть. Эти особенности важны при подборе не меньше, чем название модели пилы. Корпуса и компоновка отдельных выпусков GL4500 и GL5200 могут отличаться, поэтому форму новой крышки следует сопоставить со снятой деталью до начала монтажа.

Как проверить совместимость

Заявленная применяемость — бензопилы Goodluck GL4500 и GL5200. Для точного выбора сравните всю геометрию детали, а не только обозначение серии. Особенно внимательно проверьте:

• общий внешний контур и ориентацию крышки на стороне магнето;
• расположение и количество крепежных точек, включая боковые отверстия;
• положение большого круглого проема относительно маховика;
• форму прямоугольного бокового окна и узкой боковой части;
• нижний фигурный участок и места прилегания к соседним корпусным деталям.

Если хотя бы один из этих элементов не совпадает, устанавливать деталь с усилием или дорабатывать отверстия не следует. Такое несоответствие обычно указывает на другую модификацию корпуса. Наиболее надежный способ подбора — положить старую и новую крышки в одинаковой ориентации и проверить совпадение контура, проемов и всех точек крепления.

Установка и контроль после сборки

Перед монтажом очистите посадочную зону от опилок и налипшей грязи, осмотрите маховик, катушку, провод и соседние крепления. Крышка должна лечь на свое место свободно, без изгиба и принудительного совмещения отверстий. Крепеж затягивают равномерно, чтобы не перекосить деталь и не создать напряжение возле отверстий. Провод катушки располагают так, чтобы он не оказался зажат между крышкой и корпусом.

До окончательной сборки проверьте, что центральный проем расположен вокруг маховика без смещения и внутренние края нигде его не касаются. После установки не должно оставаться люфта, выступающих кромок или участков, мешающих посадке соседнего кожуха. Такая проверка особенно полезна после поломки старой крышки: она помогает одновременно заметить поврежденное крепление или следы прежнего контакта.

Эта крышка подходит для ремонта корпусной части бензопил Goodluck GL4500/5200 при совпадении конфигурации. Она востребована при восстановлении пилы после трещины, деформации или повреждения креплений старой детали. Тщательное сравнение перед установкой позволяет выбрать нужную версию и собрать сторону зажигания без перекоса.
