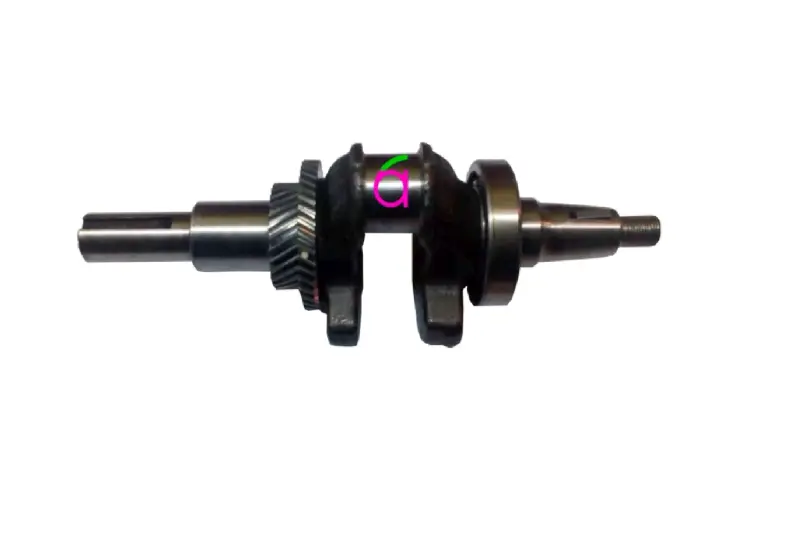

Коленвал BEST для двигателя 188F 13 л.с., конус Ø25 мм, с шестернями и подшипником

Коленвал BEST для двигателя 188F 13 л.с., конус Ø25 мм

Коленвал предназначен для ремонта бензинового двигателя 188F мощностью 13 л.с., применяемого на мотоблоках, культиваторах и другой малой технике. Деталь имеет коническую выходную часть диаметром 25 мм и поставляется в конфигурации с шестернями и подшипником. Такой вариант выбирают для двигателя, в котором штатный вал имеет именно коническое соединение: исполнения под шпонку или шлицы не являются взаимозаменяемыми без полного совпадения присоединительных размеров.

Назначение и конструкция

Коленвал принимает усилие от шатуна, преобразует возвратно-поступательное движение поршня во вращение и передает крутящий момент далее на привод. От состояния его шеек, посадочных участков и геометрии зависит ровное вращение двигателя, правильное взаимодействие с шатуном, подшипниками и приводными шестернями. В состав этой версии уже входят установленные на вал шестерни и подшипник, поэтому при подборе необходимо оценивать не только выходной конец, но и всю конфигурацию детали.

Конический участок Ø25 мм служит одним из основных признаков исполнения. Он должен совпасть с ответной посадкой используемого оборудования по типу соединения, диаметру, длине и форме конуса. Обозначение 188F и мощность 13 л.с. помогают определить класс двигателя, однако сами по себе не исключают различий между модификациями. До разборки полезно зафиксировать расположение шестерен, положение подшипника и форму обоих концов прежнего коленвала.

Что проверить при выборе

• Модель двигателя: на технике должен быть установлен двигатель семейства 188F мощностью 13 л.с.
• Тип выхода: требуется коническое исполнение, а не вал со шпоночным пазом или шлицевым окончанием.
• Диаметр: заявленный размер конической части составляет 25 мм; его следует сопоставить с прежней деталью и ответной посадкой.
• Шестерни: сравните их количество, взаимное расположение, ширину, наружный диаметр и профиль зубьев.
• Подшипник и шейки: должны совпасть посадочные диаметры, положение опоры и размеры участка под шатун.
• Общая геометрия: проверьте длину вала, вылет концов, резьбовые участки и расположение ступеней.

Такое сравнение особенно важно, если двигатель ранее ремонтировался или на технику устанавливалась другая модификация. Совпадение только обозначения 188F либо одного диаметра не подтверждает посадку всех сопрягаемых деталей. Наиболее надежный способ подбора — сопоставить новый коленвал со снятым по соединительным поверхностям и расположению установленных компонентов.

Когда коленвал требует замены

Поводом для проверки служат выраженная вибрация, металлический стук, обнаруженное биение, повреждение конической поверхности, износ шеек или дефекты зубьев шестерен. Перед решением о замене двигатель разбирают и проводят измерения: похожие признаки могут возникать также из-за шатуна, подшипников, маховика, крепления привода или других сопряженных деталей. Новый вал нельзя устанавливать вместе с деталями, способными повредить его посадочные поверхности при первом запуске.

Рекомендации по установке

Монтаж связан с полной разборкой двигателя и точным выставлением связанных деталей, поэтому работу следует выполнять по сервисным данным конкретной модификации 188F. Перед сборкой очищают картер и посадочные места, проверяют шатун, опоры, сальники, шестерни и ответную коническую поверхность. Все крепления затягивают с предусмотренным для двигателя моментом, а осевой зазор и свободное вращение контролируют до запуска.

После сборки вал должен проворачиваться равномерно, без закусывания и контакта шестерен с посторонними поверхностями. Правильно подобранный коленвал BEST восстанавливает передачу усилия от поршневой группы к приводу и подходит для ремонта двигателя 188F только при полном совпадении конического выхода Ø25 мм и остальных посадочных параметров.
