Верхнее крепление топливного бака DIGGER для двигателя 186F

Верхнее крепление топливного бака DIGGER для двигателя 186F

Кронштейн предназначен для фиксации топливного бака на дизельном двигателе 186F мощностью 9 л.с. с воздушным охлаждением, который применяется на мотоблоках. Деталь устанавливается в верхней части бака и работает вместе со штатными посадочными точками, удерживая емкость в заданном положении относительно двигателя. Это именно верхнее крепление: нижняя опора бака имеет другое место установки и иную геометрию, поэтому две детали не являются взаимозаменяемыми.

Кронштейн выбирают для ремонта после деформации, трещины, повреждения отверстий или утраты ранее установленной детали. Исправное крепление возвращает баку предусмотренное положение и не дает ему свободно смещаться при работе техники. Замена необходима, если прежний кронштейн не прилегает по форме, не совмещается с посадочными точками либо не удерживает бак после затяжки крепежа.

Конструкция и назначение

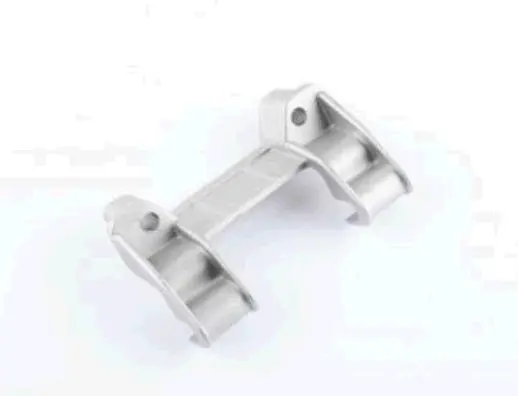

Крепление выполнено как единый фигурный кронштейн. Конструкция включает центральную перемычку, два изогнутых боковых участка и отверстия на крайних выступах. Центральная часть связывает обе стороны, а боковые участки обеспечивают соединение с предусмотренными точками монтажа. Подвижных шарниров и регулировочных механизмов в детали нет, поэтому правильность посадки зависит от совпадения ее формы, ориентации изгибов и положения отверстий со штатной конфигурацией бака и двигателя.

• Тип детали: верхнее крепление топливного бака.
• Применение: мотоблоки с дизельным двигателем 186F.
• Номинальная мощность двигателя: 9 л.с.
• Охлаждение двигателя: воздушное.
• Исполнение: фигурный кронштейн с центральной перемычкой и крайними крепежными отверстиями.
• Торговая марка: DIGGER.

Как проверить совместимость

При подборе ориентируйтесь на обозначение двигателя, расположение детали и геометрию посадочных точек. Для этой позиции должны совпасть серия 186F и верхнее расположение кронштейна. Перед установкой сравните новую деталь со снятой: проверьте общую ширину, форму центральной перемычки, направление изгибов, число и положение крайних отверстий, а также способ прилегания к баку. Название модели мотоблока само по себе недостаточно, поскольку техника разных марок может комплектоваться двигателями одного семейства, но отличаться исполнением бака и навесных деталей.

Отдельно сопоставьте расстояние между центрами крепежных отверстий и положение посадочных плоскостей. Измеряйте между центрами, а не между ближними или дальними краями отверстий. Одновременно убедитесь, что требуется верхний кронштейн, а не нижняя опора. Если старая деталь отсутствует, сравните конфигурацию изделия с точками крепления непосредственно на двигателе и баке до начала сборки. Не следует компенсировать несовпадение принудительным изгибом кронштейна или увеличением отверстий: такая доработка изменяет положение бака.

Установка и проверка после ремонта

Перед монтажом освободите доступ к баку и очистите места прилегания, чтобы загрязнения не мешали правильной посадке. Сначала совместите отверстия и наживите крепеж, не затягивая одну сторону до упора. Затем выровняйте положение бака, убедитесь, что кронштейн прилегает без перекоса, и равномерно затяните соединения. Болты и гайки подбирают по штатным местам двигателя и состоянию ранее использованного крепежа; поврежденную резьбу и деформированные опорные поверхности необходимо привести в исправное состояние до окончательной сборки.

После монтажа проверьте, что бак расположен ровно, кронштейн полностью прилегает в предусмотренных местах, а отверстия не находятся под боковой нагрузкой. Топливные шланги не должны быть зажаты между деталями или натянуты из-за изменившегося положения бака. Также убедитесь, что крепление не касается соседних деталей там, где штатно должен оставаться зазор. Для окончательного выбора важна совокупность признаков: двигатель 186F, верхнее расположение и полное совпадение геометрии со штатной деталью.
