Катушка зажигания TTG тюнинг GY6 50–150 / Honda DIO с колпачком

Катушка зажигания TTG для GY6 50–150 и Honda DIO

Тюнинговая катушка зажигания предназначена для скутеров с четырехтактными двигателями семейства GY6 объемом 50–150 см³, а также для Honda DIO в подходящем исполнении системы зажигания. Деталь поставляется с присоединенным высоковольтным проводом и угловым свечным колпачком. Такая конструкция объединяет катушку и линию передачи импульса к свече, поэтому при подборе можно сразу сопоставить все основные точки подключения со штатной деталью.

Назначение и работа детали

Катушка формирует высокое напряжение, необходимое свече для образования искры и воспламенения топливовоздушной смеси. Импульс передается по высоковольтному проводу к свечному колпачку, который соединяется с контактной частью свечи. От состояния катушки, провода, колпачка и разъемов зависит стабильность искрообразования при запуске и во время работы двигателя.

Неисправность катушки может проявляться отсутствием искры, пропусками зажигания, неровной работой на холостом ходу, перебоями при разгоне, снижением мощности или невозможностью запустить двигатель. Такие признаки не всегда указывают только на катушку: перед заменой также проверяют свечу, свечной колпачок, проводку, разъемы, массу и остальные компоненты зажигания. Это помогает устранить первопричину и не менять исправную деталь.

Конструкция и критерии подбора

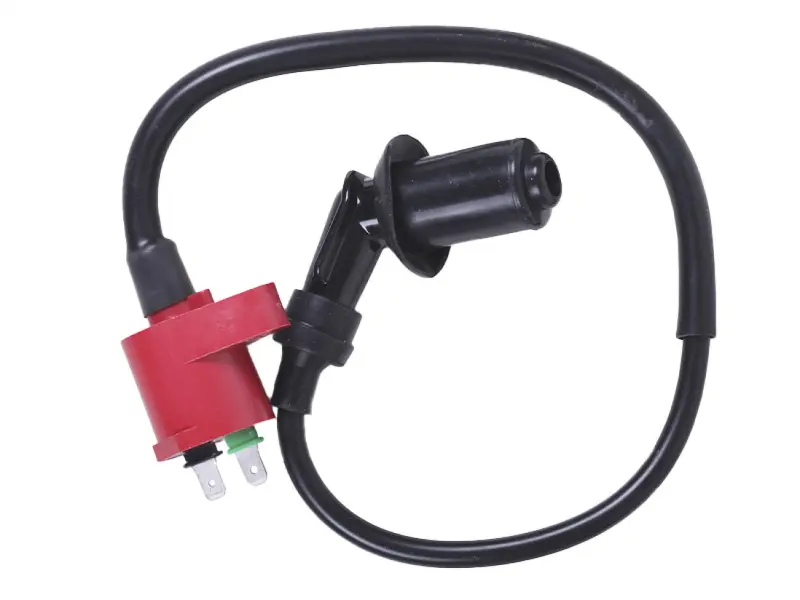

Исполнение включает цветной корпус катушки, встроенный высоковольтный провод, угловой колпачок и два плоских контактных вывода. Обозначение «тюнинг» относится к версии товара, но само по себе не означает обязательного прироста мощности или скорости. Результат работы зависит от совместимости катушки и исправности всей системы зажигания скутера.

Указание GY6 50–150 и Honda DIO охватывает несколько вариантов техники, поэтому перед заказом необходимо сравнить новую и снятую катушки. Названия двигателя или модели скутера недостаточно, если на разных годах выпуска применялись отличающиеся разъемы либо крепления.

• Тип двигателя: для направления GY6 следует уточнить четырехтактное исполнение и фактическую модификацию двигателя.
• Контакты: должны совпадать количество, форма, расположение и способ подключения низковольтных выводов.
• Крепление: проверьте форму посадочной части, положение крепежного отверстия и доступное место на раме.
• Высоковольтная часть: сопоставьте длину и направление укладки провода, а также угол свечного колпачка.
• Свеча: колпачок должен соответствовать контактной головке установленной свечи и надежно фиксироваться на ней.

Замена и проверка после установки

Работы выполняют при выключенном зажигании и остывшем двигателе. До демонтажа полезно запомнить расположение проводов и маршрут высоковольтного кабеля. Катушку закрепляют без перекоса, контакты подключают по схеме конкретного скутера, а провод прокладывают без натяжения, острых перегибов и касания сильно нагревающихся деталей. Свечной колпачок устанавливают до плотной посадки, не прикладывая боковую нагрузку к свече.

После монтажа проверяют надежность крепления, плотность клемм и посадку колпачка, затем оценивают запуск и равномерность работы двигателя. Если перебои сохранились, диагностику продолжают по всей системе зажигания: установка новой катушки не устраняет неисправную свечу, поврежденную проводку, плохой контакт массы или неполадки управляющих компонентов.

Эта версия подходит для ремонта скутера, когда штатная катушка повреждена либо диагностика подтвердила отсутствие нормального импульса на свече. Точное сопоставление контактов, крепления, длины провода и формы колпачка позволяет выбрать деталь без привязки только к общему названию модели.
