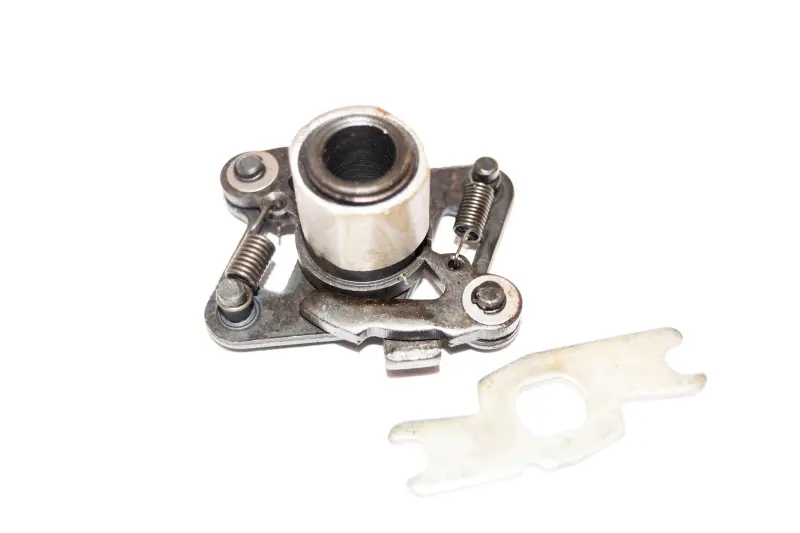

Бегунок автомата опережения зажигания МТ, Днепр с планкой

Бегунок автомата опережения зажигания МТ, Днепр с планкой

Деталь предназначена для механического контактного зажигания мотоциклов МТ и Днепр. Бегунок работает в составе центробежного автомата и изменяет момент размыкания контактов в зависимости от частоты вращения двигателя. Это позволяет системе переходить от более позднего зажигания при малых оборотах к необходимому опережению при их увеличении. Такая конструкция относится к прерывателям типа ПМ/ПМК и отличается по назначению от роторов бесконтактных и микропроцессорных систем.

Назначение и конструкция

Узел включает центральный кулачок, подвижные грузики и две возвратные пружины. Когда частота вращения увеличивается, грузики расходятся под действием центробежной силы и поворачивают кулачок относительно привода. Пружины управляют этим перемещением и возвращают механизм в исходное положение при снижении оборотов. Вместе с бегунком поставляется отдельная планка соответствующей формы.

Исправная работа механизма важна для правильного изменения угла опережения. Заедание грузиков, растянутые или поврежденные пружины, люфт осей и износ сопряженных мест нарушают свободное перемещение деталей. В результате момент искрообразования может перестать соответствовать режиму двигателя. Причиной замены также становятся заметная выработка кулачка, неполный возврат грузиков, перекос деталей либо механическое повреждение основания.

Как подобрать деталь

Перед заказом необходимо определить тип установленного зажигания. Этот бегунок выбирают для механического контактного прерывателя с центробежным автоматом, а не только по названию модели мотоцикла. Для бесконтактного или микропроцессорного зажигания применяются бегунки другой конструкции. На рынке также встречаются исполнения с планкой и без нее, а среди вариантов с планкой — разные модификации, поэтому внешний вид и посадку нужно сопоставить со снятой деталью.

• Сравните форму основания, расположение грузиков и точек крепления пружин.
• Проверьте диаметр и профиль центрального посадочного места, высоту кулачка и положение его рабочих выступов.
• Сопоставьте форму отдельной планки и ее отверстие с ранее установленной деталью.
• Уточните тип прерывателя и конструкцию привода зажигания на конкретном мотоцикле.

Обозначения МТ и Днепр охватывают несколько моделей и вариантов оснащения, поэтому совпадение только по марке техники недостаточно. Если зажигание ранее переделывали, ориентироваться следует на фактически установленный прерыватель. Старый бегунок удобно использовать как образец для проверки центральной посадки, взаимного положения грузиков, пружин и планки.

Установка и проверка

Перед монтажом следует убедиться, что грузики свободно перемещаются на осях, а обе пружины надежно закреплены и возвращают механизм без зависания. Растягивать, укорачивать или подгибать пружины нельзя: их характеристика определяет работу автомата на разных оборотах. При разборке положение сопряженных деталей рекомендуется отметить, чтобы сохранить правильную ориентацию при сборке.

После установки проверяют отсутствие лишнего люфта и заеданий, зазор контактов прерывателя и момент зажигания по инструкции для конкретной модели двигателя. Кулачок должен вращаться в предусмотренном диапазоне и возвращаться под действием пружин. Такая проверка особенно нужна после замены изношенного автомата, ремонта прерывателя или сборки системы из отдельных деталей. Правильно подобранный бегунок с планкой восстанавливает штатную механику центробежной регулировки и подходит для обслуживания контактного зажигания МТ и Днепр.
