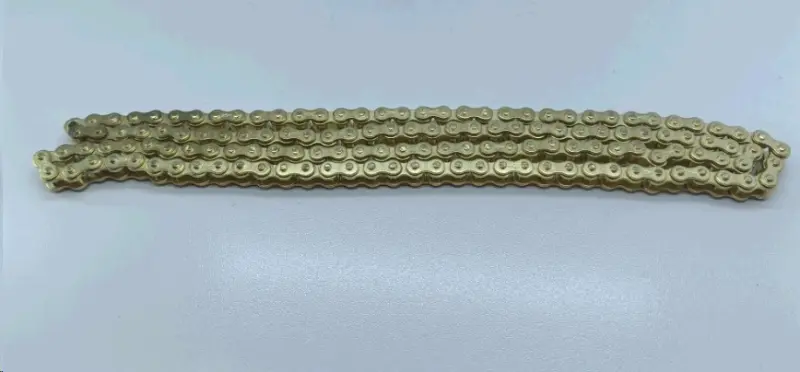

Цепь трансмиссии DGC 530, 120 звеньев, жёлтая

Цепь трансмиссии DGC 530 на 120 звеньев

Приводная мотоциклетная цепь передаёт крутящий момент от ведущей звезды к задней звезде и колесу. Модель DGC выполнена в размере 530, состоит из 120 звеньев и имеет жёлтое оформление. Такой вариант предназначен для мотоциклов, в спецификации которых одновременно указаны размер цепи 530 и соответствующая длина. Цепь работает вместе с обеими звёздами, поэтому точность подбора влияет на посадку, возможность регулировки и равномерность движения привода.

Обозначение 530 задаёт геометрию сопряжения со звёздами: стандартный шаг составляет 15,875 мм, а внутренняя ширина между пластинами — 9,53 мм. Эти параметры отличают размер 530 от цепей 520 и 525. Даже при одинаковом шаге они имеют разную внутреннюю ширину, поэтому цепь и звёзды разных размеров нельзя объединять в один комплект. Исполнение на 120 звеньев определяет исходную длину изделия, которую необходимо сопоставить с требованиями конкретной модели мотоцикла.

Как проверить совместимость

Цепь представлена для техники Honda, Suzuki, Yamaha и Kawasaki, использующей привод соответствующего формата. Название производителя мотоцикла само по себе не подтверждает совместимость: внутри одной марки применяются разные размеры и длины цепей. Перед выбором проверьте руководство по эксплуатации или спецификацию мотоцикла, параметры установленной цепи и обеих звёзд.

• Размер: в документации мотоцикла должен быть указан формат 530; звёзды также должны быть рассчитаны на него.
• Количество звеньев: требуемая длина должна соответствовать 120 звеньям с учётом штатных звёзд и диапазона регулировки заднего колеса.
• Конфигурация мотоцикла: учитывайте модель, год выпуска и установленные звёзды, особенно если передаточное отношение ранее изменялось.
• Состояние привода: до монтажа осмотрите ведущую и заднюю звёзды на износ и повреждения.

Жёлтые пластины создают заметный цветовой акцент в зоне задней звезды. Цвет помогает выдержать выбранное оформление мотоцикла, но не заменяет проверку размера и длины. Тип замка, способ соединения и наличие соединительного звена следует определять перед монтажом отдельно: соединительная деталь должна точно соответствовать размеру и исполнению устанавливаемой цепи.

Когда цепь пора менять

Причиной замены становятся чрезмерное удлинение, тугие или заедающие звенья, коррозия, повреждённые пластины и ролики, неравномерное натяжение либо посторонний шум во время движения. Износ удобно оценивать не только по положению регуляторов, но и измерением нескольких звеньев по методике производителя мотоцикла. Проверять цепь нужно по всей длине, поскольку отдельные участки могут двигаться с разным сопротивлением.

Изношенные звёзды способны быстро ухудшить состояние новой цепи. Если зубья или другие части звёзд достигли предельного износа либо повреждены, привод обслуживают комплектно. После установки заднее колесо выравнивают, крепёж затягивают с предусмотренным моментом, а свободный ход цепи выставляют по руководству конкретной модели. Слишком сильное натяжение повышает нагрузку на шарниры и связанные детали, а чрезмерно свободная цепь получает резкие удары при разгоне и может неправильно заходить на зубья.

Установка и уход

Для разъединения, соединения или заклёпывания используют подходящий инструмент и соединительное звено нужного типа. Если способ фиксации или контрольные размеры соединения неизвестны, монтаж стоит поручить мастеру, знакомому с обслуживанием мотоциклетных цепей. После сборки проверяют свободное движение каждого звена, совмещение цепи со звёздами и натяжение в нескольких положениях заднего колеса.

В эксплуатации цепь регулярно очищают, смазывают составом для мотоциклетных приводных цепей и осматривают после поездок под дождём, по пыльным дорогам или после мойки. Периодичность проверки и величина свободного хода зависят от мотоцикла и указываются его производителем. DGC 530 на 120 звеньев станет подходящей основой для ремонта привода, когда все три ключевых параметра — размер, длина и конфигурация звёзд — совпадают со спецификацией техники.
