Реле стартера для питбайка

Реле стартера для питбайка

Реле управляет включением электростартера при нажатии пусковой кнопки. Управляющий сигнал приводит в действие внутренний контакт, после чего аккумулятор соединяется со стартерным электродвигателем через силовые выводы. Благодаря такой схеме кнопка и тонкие провода отвечают только за команду включения, а основной ток проходит через отдельные контактные шпильки. Деталь не вращает двигатель самостоятельно и не заменяет стартер: ее задача — вовремя подать на него питание.

Назначение и конструкция

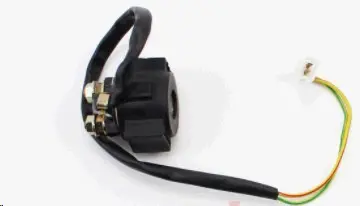

Реле выполнено в компактном черном корпусе. Для силового подключения предусмотрены две резьбовые шпильки с гайками, а управляющие провода выведены отдельным жгутом к небольшому разъему. Один силовой вывод соединяют с плюсовой клеммой аккумулятора, второй — с проводом стартера. Управляющий разъем подключается к проводке питбайка и получает команду от кнопки запуска. Такая компоновка типична для пусковых систем малой мототехники с электростартером.

Состояние соединений напрямую влияет на запуск. Ослабленные гайки, окисление наконечников, поврежденная изоляция или неплотно установленный разъем повышают сопротивление и могут мешать стартеру развивать нужное усилие. При обслуживании проверяют не только само реле, но и аккумулятор, силовые кабели, массу двигателя, кнопку запуска и стартер. Это помогает отличить неисправность реле от похожих симптомов в других частях системы.

Когда рассматривают замену

Проверка реле актуальна, если электростартер срабатывает через раз, после нажатия кнопки слышен щелчок без прокручивания либо реакции нет совсем. Те же признаки возможны при разряженном аккумуляторе, плохом контакте кабелей, неисправной кнопке или проблеме самого стартера, поэтому новую деталь устанавливают после базовой диагностики. Поводом для замены также служат повреждение корпуса, следы перегрева на выводах, ослабленные шпильки и подгоревшие контактные поверхности.

Что сравнить перед заказом

• Тип техники: реле рассчитано на применение в пусковой системе питбайка, оснащенного электростартером.
• Силовые выводы: проверьте количество, расположение и диаметр резьбовых шпилек, а также форму кабельных наконечников.
• Управляющее подключение: ответная часть разъема, число контактов, ключ и фиксация должны совпадать со штатной проводкой.
• Габариты и крепление: корпус должен помещаться на штатном месте, а провода — подходить без натяжения и резких перегибов.
• Параметры системы: напряжение бортовой сети и схема подключения должны соответствовать выбранному реле; цвет изоляции сам по себе не является надежным ориентиром.

Установка и проверка

Перед демонтажем отключают аккумулятор и фиксируют расположение штатных проводов. Реле устанавливают так, чтобы жгут не касался горячих деталей и подвижных частей. Кабель от плюса аккумулятора и кабель стартера закрепляют на двух силовых шпильках согласно штатной схеме, затем соединяют управляющий разъем. Гайки затягивают равномерно: контакт должен быть плотным, но без проворачивания шпилек в корпусе. После сборки проверяют фиксацию наконечников, отсутствие натяжения проводов и стабильное включение стартера.

Эта деталь подходит для ремонта питбайка, когда требуется восстановить штатное управление электростартером. Для точного подбора недостаточно общего обозначения модели техники: сравните старое реле по корпусу, силовым выводам, разъему, длине жгута и способу размещения. Совпадение этих признаков позволит установить деталь без переделки штатной проводки и сохранить правильную работу системы запуска.
