Катушка зажигания STAR 2T TB50 для Suzuki RUN со свечным колпачком

Катушка зажигания STAR 2T TB50 для Suzuki RUN со свечным колпачком

Деталь предназначена для системы зажигания двухтактных скутеров TB50 и Suzuki RUN с двигателем объемом 50 см³. Катушка формирует высокое напряжение, необходимое свече для образования искры и воспламенения топливовоздушной смеси. В этой версии катушка объединена с высоковольтным проводом и угловым свечным колпачком, поэтому при ремонте можно заменить сразу несколько связанных компонентов от выхода катушки до контакта свечи.

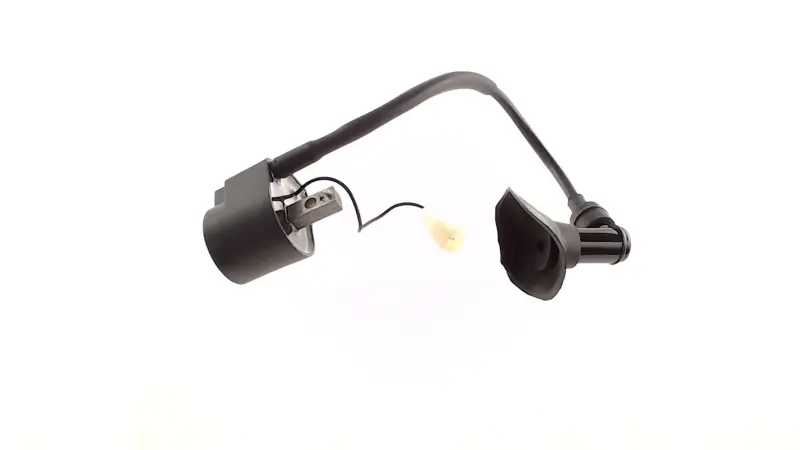

Конструкция включает цилиндрический корпус, крепежный кронштейн с отверстием, два отдельных провода подключения, высоковольтный провод и колпачок с угловым вводом. Такая компоновка рассчитана на ограниченное пространство скутера: корпус фиксируется кронштейном в штатном месте, провод прокладывается к двигателю, а колпачок надевается на свечу. Все части уже собраны в единый комплект, что исключает необходимость оставлять старый колпачок или соединять катушку с изношенным высоковольтным проводом.

Назначение и признаки для замены

Исправная катушка передает к свече импульс достаточного напряжения в нужный момент работы двигателя. Неисправность может сопровождаться затрудненным запуском, пропусками зажигания, ухудшением разгона или потерей мощности. Эти проявления сами по себе не указывают только на катушку: похожее поведение вызывают свеча, контакты, проводка, топливная система и механическое состояние двигателя. Перед заменой полезно проверить состояние свечи и колпачка, целостность проводов, надежность соединений и отсутствие трещин на корпусе старой катушки.

Комплект особенно уместен, когда повреждена изоляция высоковольтного провода, ослабла посадка колпачка либо ремонтировать отдельные части старой сборки нецелесообразно. Новый колпачок и провод устанавливаются вместе с катушкой, поэтому исключается повторное использование компонентов с трещинами, окисленными контактами или следами перегрева. После установки результат зависит не только от самой детали, но и от исправности свечи, соединений и остальных компонентов системы зажигания.

Что проверить при подборе

• Тип техники: двухтактный скутер с обозначением TB50 или модель Suzuki RUN; деталь не следует считать универсальной для любых двигателей.
• Крепление: положение кронштейна и монтажного отверстия должно соответствовать месту установки старой катушки.
• Подключение: количество проводов, их назначение и схема присоединения должны совпадать с проводкой конкретной модификации.
• Высоковольтная часть: заранее сравните необходимую длину трассы провода, направление его выхода и угловую форму свечного колпачка.
• Посадка на свече: колпачок должен подходить к используемой свече и фиксироваться без люфта; ориентироваться только на внешнее сходство недостаточно.

Установка и проверка после монтажа

До снятия старой катушки зафиксируйте расположение проводов и маршрут высоковольтного кабеля. Новую деталь закрепляют за штатный кронштейн, подключают по схеме конкретного скутера и прокладывают кабель без натяжения, резких перегибов и контакта с горячими либо подвижными частями. Колпачок необходимо надеть на свечу до плотной фиксации, а соединения оставить чистыми и надежными. После сборки проверяют запуск, устойчивость работы двигателя и отсутствие перебоев при изменении оборотов.

Выбирайте эту катушку, если подтверждены двигатель 2T TB50 или модель Suzuki RUN и совпадают крепление, выводы, прокладка провода и форма колпачка. Такой подход помогает заменить именно подходящую сборку и избежать повторного демонтажа из-за различий между версиями скутера.
