Коммутатор CASOLI тюнинговый 4T GY6 125/150, золотистый

Тюнинговый коммутатор CASOLI для 4T GY6 125/150

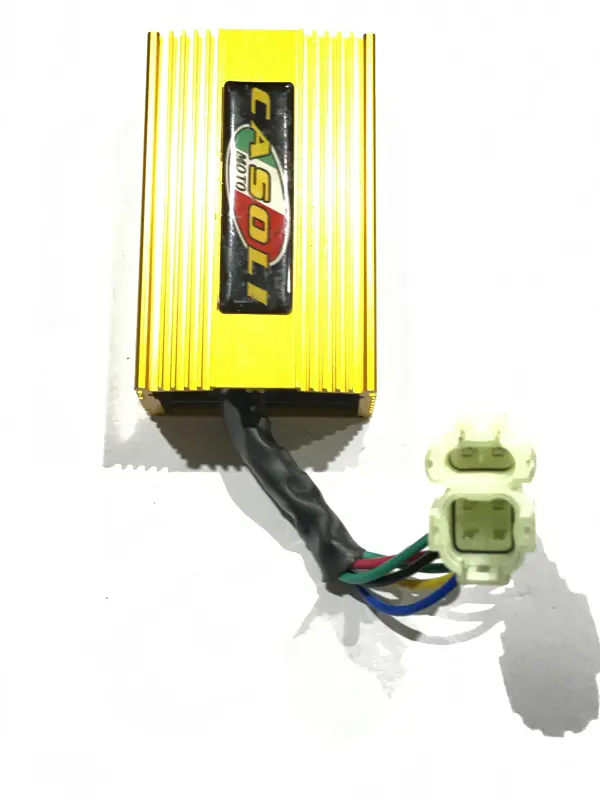

Коммутатор предназначен для системы зажигания скутеров с четырехтактным двигателем семейства GY6 рабочим объемом 125 или 150 см³. Это электронный CDI-блок в золотистом ребристом корпусе, выполненный с коротким жгутом проводов и двумя раздельными штекерными разъемами. Деталь выбирают для замены неисправного блока либо при обслуживании зажигания, когда требуется исполнение CASOLI с такой конфигурацией подключения.

Назначение в системе зажигания

CDI-коммутатор принимает сигналы, необходимые для выбора момента зажигания, и передает импульс на катушку, после чего формируется искра на свече. От его исправности зависит наличие и своевременность искрообразования при запуске и во время работы двигателя. При отсутствии искры, затрудненном запуске или нестабильной работе блок проверяют вместе с разъемами, проводкой, импульсным датчиком, генератором, катушкой и свечой: похожие проявления не всегда вызваны только коммутатором.

Обозначение «тюнинг» относится к исполнению этой модели. Оно не заменяет проверку конкретной схемы скутера и само по себе не задает измеримый прирост мощности, максимальных оборотов либо скорости. Такой коммутатор стоит выбирать по совместимости и конфигурации подключения, а не только по внешнему виду или ожидаемому изменению поведения двигателя.

Что проверить перед покупкой

У двигателей и скутеров, которые в продаже обозначаются как GY6 125/150, встречаются разные варианты проводки и питания зажигания. Поэтому совпадение семейства и объема двигателя — основа подбора, но перед установкой необходимо сопоставить старый блок и ответную часть жгута. Для этой модели особенно важны следующие пункты:

• Тип двигателя: четырехтактный GY6 объемом 125 или 150 см³; версия для GY6 50 и детали для двухтактных моторов не являются прямой заменой.
• Разъемы: два раздельных штекерных корпуса должны совпадать по форме, расположению направляющих, фиксаторов и контактных гнезд.
• Распиновка: назначение каждого вывода сверяют со схемой конкретного скутера. Одинаковая форма колодок не подтверждает одинаковое расположение контактов.
• Питание CDI: вариант системы зажигания должен соответствовать штатному. Блоки с разным принципом питания нельзя подбирать только по числу штекеров.
• Размещение: заранее сравнивают габариты старого корпуса, место фиксации, направление выхода проводов и достаточность длины жгута без натяжения.

Установка и проверка

Работы выполняют при выключенном зажигании. Старый коммутатор отсоединяют, удерживая колодки за корпус, а не вытягивая их за провода. Перед подключением осматривают ответные контакты: загрязнение, окисление, ослабленная посадка или повреждение фиксаторов способны нарушать передачу сигнала даже при исправном новом блоке. Штекеры соединяют без перекоса и чрезмерного усилия; если направляющие не совпадают, подключение прекращают и повторно проверяют совместимость.

Корпус закрепляют в предусмотренном месте так, чтобы жгут не был натянут, пережат облицовкой или расположен рядом с подвижными и сильно нагревающимися деталями. После монтажа проверяют запуск, устойчивость холостого хода и реакцию двигателя на изменение оборотов. Если неисправность сохраняется, диагностику продолжают по всей системе зажигания, не меняя распиновку и не соединяя провода наугад.

CASOLI в золотистом исполнении подойдет владельцу скутера с 4T GY6 125/150, которому нужен CDI-коммутатор с двумя раздельными разъемами на проводах. Перед заказом сопоставьте двигатель, схему питания, форму колодок и назначение контактов со штатной деталью — это основные условия корректного выбора и подключения.
