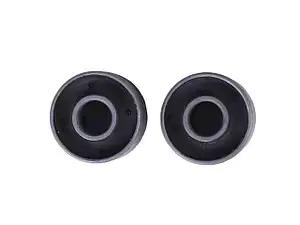

Сайлентблок SILENT 28×20×10, пара в блистере

Сайлентблок SILENT 28×20×10, пара

Комплект из двух цилиндрических резинометаллических сайлентблоков предназначен для ремонта мототехники в соединениях, где требуется упругая втулка номинального размера 28×20×10. Эластичная часть разделяет сопряженные металлические детали, смягчает передаваемые колебания и помогает уменьшить шум от соединения. Внутренняя втулка образует посадку под ось или крепеж, а наружная поверхность фиксируется в предусмотренном для нее гнезде.

Размеры и подбор

Обозначение 28×20×10 приведено в последовательности D×L×d: наружный диаметр, длина и внутренний диаметр. Эти три значения нужно проверять отдельно, поскольку совпадение только одного или двух параметров не обеспечивает правильную установку. Наружный размер должен соответствовать посадочному отверстию, длина — ширине места установки, а внутренний канал — диаметру оси, болта либо распорной детали конкретного соединения.

• D — 28: номинальный наружный диаметр цилиндрического корпуса.
• L — 20: номинальная длина сайлентблока вдоль центральной оси.
• d — 10: номинальный диаметр центрального отверстия внутренней втулки.
• Формат: два одинаковых сайлентблока, размещенных на блистере.

Перед выбором измерьте снятую деталь и само посадочное место штангенциркулем. Сравните не только три номинальных размера, но и общую форму, расположение внутренней втулки, глубину запрессовки и способ фиксации. Если старая втулка деформирована, наружный диаметр лучше проверять также по очищенному гнезду: изношенная резина и следы демонтажа способны исказить результат измерения.

Как работает сайлентблок

Резинометаллическая конструкция создает упругую связь между деталями крепления. Она допускает небольшие перемещения, предусмотренные геометрией соединения, и снижает передачу вибраций на соседние компоненты. Исправная втулка удерживает внутреннюю часть в заданном положении без свободного стука. Это особенно важно для мототехники, где компактные крепления постоянно испытывают колебания, изменение нагрузки и удары от неровностей дороги.

Пара подходит для обслуживания двух одинаковых посадочных мест, когда конструкцией техники предусмотрено симметричное или парное расположение втулок. Одновременная замена позволяет не оставлять рядом новую деталь и вторую втулку с уже заметным износом. Использовать комплект следует только там, где оба места имеют одинаковый размер и форму; принадлежность к определенной модели необходимо устанавливать по документации техники и размерам демонтированных деталей.

Когда требуется замена

Поводом для проверки служат трещины, затвердевание или выкрашивание эластичной части, отделение резины от металлической поверхности, смещение внутренней втулки и ощутимый свободный ход крепления. Изношенные резинометаллические втулки могут сопровождаться стуком, усилением вибрации и чрезмерным перемещением соединенных деталей. Осматривать стоит не только сам сайлентблок, но и ось, крепеж и посадочное гнездо: поврежденная или овальная посадка не восстанавливается установкой новой втулки.

Рекомендации по установке

Перед монтажом удалите из гнезда грязь, коррозию и остатки старой резины, затем проверьте поверхность на задиры и деформацию. Запрессовку выполняют ровно, подходящей оправкой, без перекоса и ударов по эластичной части. Усилие прикладывают к той поверхности, через которую деталь должна входить в посадку, не повреждая внутреннюю втулку. Глубина установки и окончательная затяжка крепежа должны соответствовать устройству конкретной мототехники.

После сборки проверьте свободный ход соединения в предусмотренном диапазоне, отсутствие перекоса, контакта с соседними деталями и постороннего стука. Комплект SILENT 28×20×10 следует выбирать по фактическим размерам и месту применения: одинаковое числовое обозначение у разных деталей не заменяет проверку конструкции крепления.
