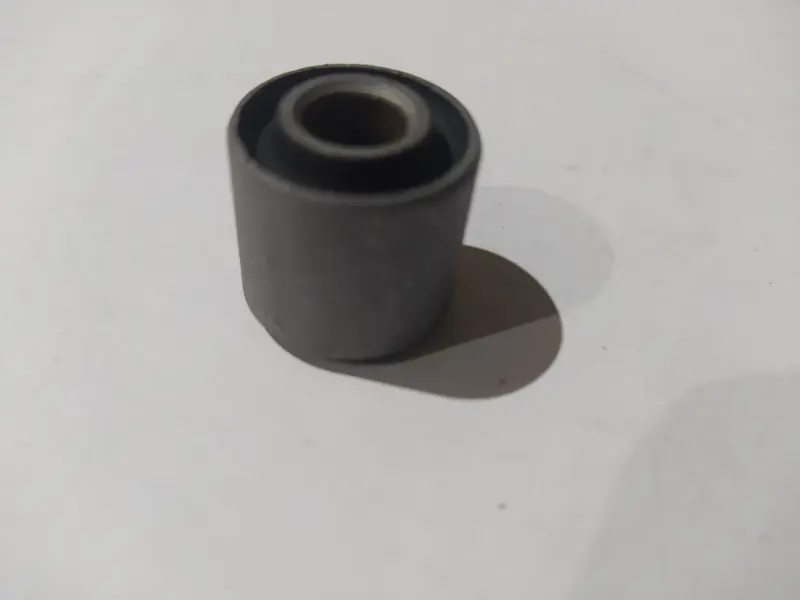

Сайлентблок 20×20×8 (D×L×d)

Сайлентблок 20×20×8 (D×L×d)

Сайлентблок размерности 20×20×8 предназначен для ремонта соединений мототехники, в которых используется компактная эластичная втулка с внутренней гильзой. Деталь устанавливается в посадочное место узла и формирует подвижное соединение через центральное крепление. Это ремонтная замена для изношенного сайлентблока, но устанавливать её можно только при полном совпадении размеров и конструкции с демонтированной деталью.

Размеры указаны в формате D×L×d: D — наружный размер, L — длина, d — размер центрального отверстия. Для этого сайлентблока они составляют 20×20×8. Такое обозначение позволяет последовательно проверить основные посадочные параметры и исключить деталь, которая похожа внешне, но отличается длиной, наружным размером либо отверстием под центральное крепление.

В рабочем узле эластичная часть отделяет крепёж от корпуса и помогает сохранять предусмотренное положение соединения. Изношенная втулка может стать причиной свободного хода, при котором посадочное место и крепление начинают работать с повышенной нагрузкой. Замена сайлентблока восстанавливает штатную посадку при условии, что новая деталь точно соответствует старой по размерам и устройству.

Что важно при выборе

Подбирайте сайлентблок по снятому образцу и фактическим измерениям. Сначала измерьте наружный диаметр старой детали, затем её рабочую длину и диаметр центрального отверстия. Полученные значения должны полностью совпасть с размерностью 20×20×8. Округлять результаты или выбирать ближайший вариант не следует: больший наружный размер может не соответствовать посадочному месту, меньший не обеспечит нужную посадку, а отличие центрального отверстия не позволит правильно установить крепление.

Одних трёх чисел недостаточно, если конструкция демонтированной детали отличается. Сравните цилиндрическую форму сайлентблока, устройство внутренней гильзы и глубину посадки в узле. Проверьте, как старая втулка располагалась относительно краёв посадочного места и крепления. Внешне близкие детали могут иметь разные посадочные параметры, поэтому окончательное решение принимают по совокупности размеров и конструкции.

Сайлентблок не привязан к определённой марке или серии мототехники. Его применяют как универсальную ремонтную деталь только там, где конкретный узел рассчитан на такую размерность и такое устройство втулки. Совместимость определяется не общим типом техники, а фактическими параметрами посадочного места, центрального крепления и снятого сайлентблока.

Подготовка и установка

Перед монтажом осмотрите посадочное место. Удалите загрязнения и убедитесь, что деформация либо повреждение кромок не помешают ровно установить новую втулку. Если посадочное место повреждено, сначала необходимо оценить его состояние: даже правильно выбранный сайлентблок нельзя устанавливать с перекосом или пытаться компенсировать им нарушение геометрии узла.

Монтаж выполняют в чистое подготовленное посадочное место. Деталь устанавливают ровно, без перекоса и без ударной нагрузки по центральной втулке. Во время работы контролируют положение сайлентблока и глубину его посадки, сопоставляя их с устройством соединения и расположением ранее снятой детали.

После установки проверьте положение сайлентблока и крепления, а также свободный рабочий ход соответствующего соединения. Втулка не должна быть смещена относительно предусмотренного положения. Такой контроль помогает убедиться, что размеры выбраны верно, деталь посажена без перекоса, а центральное крепление работает в соответствии с конструкцией узла.
