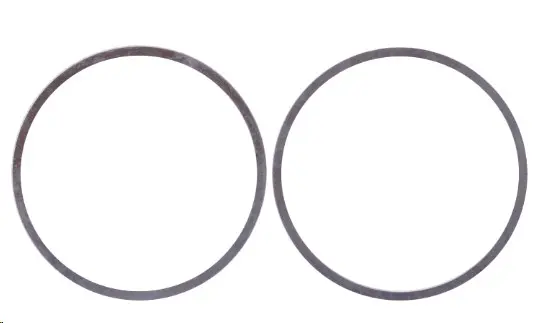

Комплект регулировочных шайб муфты дифференциала КПП 3+1, 2 шт.

Регулировочные шайбы муфты дифференциала КПП 3+1

Комплект из двух кольцевых шайб предназначен для установки в узле шестеренчатой муфты дифференциала коробки передач мотоблока с конфигурацией 3+1. Такие детали применяют при сборке и ремонте трансмиссии, когда требуется правильно расположить сопряженные компоненты и отрегулировать зазор в механизме. Наружный диаметр каждой шайбы составляет 76 мм, внутренний — 70 мм, а толщина — 0,25 мм.

Небольшая толщина позволяет использовать шайбы для точной корректировки положения деталей без замены основных компонентов дифференциала. Правильно подобранная регулировка необходима для свободного перемещения муфты и корректного взаимодействия шестерен. Слишком большой зазор способен сопровождаться люфтом и стуком, а недостаточный — затруднять движение сопряженных деталей. Итоговое положение определяют при сборке конкретной КПП с учетом фактического состояния шестерен, муфты, валов и посадочных поверхностей.

Основные характеристики

• Назначение: регулировка шестеренчатой муфты дифференциала.
• Применение: коробка передач мотоблока типа 3+1.
• Наружный диаметр: 76 мм.
• Внутренний диаметр: 70 мм.
• Толщина одной шайбы: 0,25 мм.
• Количество: 2 шт.

Как проверить совместимость

Перед заказом необходимо сопоставить не только обозначение КПП 3+1, но и размеры снятых деталей. Измерьте наружный и внутренний диаметры старой шайбы, проверьте ее толщину микрометром и уточните место установки в разобранном узле. Коробки передач с одинаковой схемой скоростей могут иметь конструктивные отличия, поэтому одно лишь количество передач не подтверждает полную совместимость.

Если старая шайба повреждена или потеряна, ориентируйтесь на устройство конкретной коробки и результаты измерения зазора после предварительной сборки. Толщину регулировки нельзя выбирать приблизительно: даже тонкая прокладка изменяет взаимное положение деталей. При повторном использовании остальных компонентов проверьте их на выработку, задиры, деформацию и заметный люфт. Износ соседних поверхностей может влиять на требуемую суммарную толщину регулировки.

Установка при ремонте КПП

Монтаж выполняют после разборки коробки передач и очистки посадочных мест. Шайба должна прилегать к поверхности ровно, без перекоса, загрязнений и заусенцев. Погнутую или поврежденную деталь устанавливать повторно не следует: деформация нарушает равномерность регулировки. Если при разборке сохраняются пригодные детали, фиксируйте их исходное расположение, чтобы не перепутать стороны и последовательность сборки.

После установки муфту и шестерни проверяют на свободу перемещения и отсутствие недопустимого люфта. Окончательную оценку выполняют в собранном механизме согласно порядку обслуживания конкретной модели КПП. Принудительное затягивание корпуса при зажатых деталях не заменяет правильный подбор шайб и может привести к некорректной работе механизма.

Когда комплект нужен при обслуживании

Шайбы проверяют при ремонте дифференциала, замене муфты или сопряженных шестерен, появлении заметного осевого люфта, а также после обнаружения повреждения старых прокладок. Комплект из двух деталей удобен для восстановления предусмотренной схемы сборки без использования случайных колец неподходящего диаметра. Для уверенного подбора сравните размеры 76×70×0,25 мм с демонтированными шайбами и техническими данными своей коробки передач.
