Катушка зажигания JING для ЯВА 350, 6–12 В, 3705М/1146, БСЗ/МСЗ

Катушка зажигания JING для ЯВА 350

Катушка предназначена для мотоциклов ЯВА 350 с электронной системой зажигания. Она принимает управляющий импульс и создает высокое напряжение, необходимое для искрового разряда между электродами свечей. Позиция рассчитана на применение с 6- и 12-вольтовым электрооборудованием, а при подборе учитываются обозначения 3705М и 1146, тип установленной системы — БСЗ или МСЗ — и фактическая конфигурация подключения.

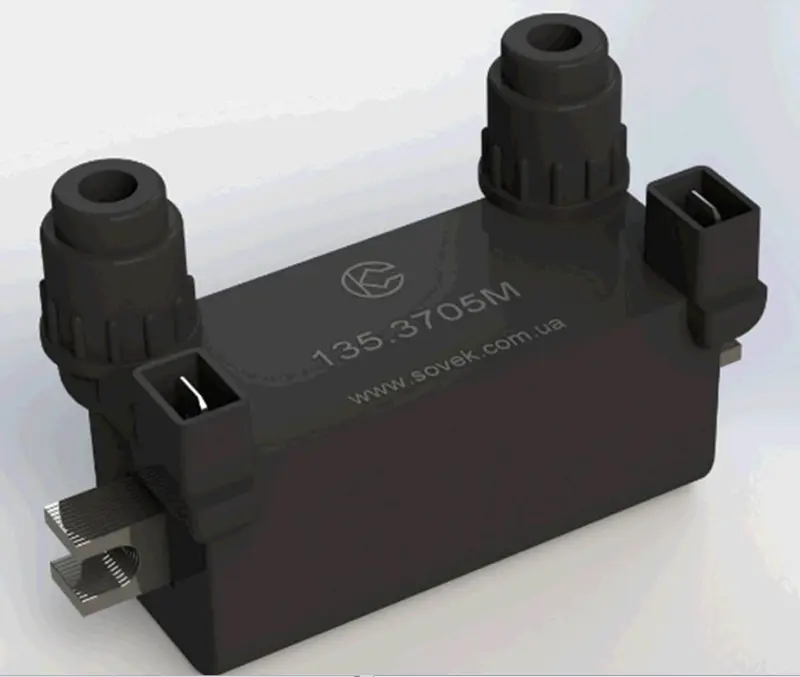

Это двухвыводная катушка в общем корпусе: два верхних высоковольтных выхода предназначены для свечных проводов двухцилиндрового двигателя, а боковые контакты используются для подключения управляющей части зажигания. Металлические крепежные проушины позволяют зафиксировать корпус на мотоцикле. Компоновка подходит для системы, где одна катушка обслуживает обе свечи, поэтому перед заказом необходимо сравнить не только напряжение, но и число выводов, расположение контактов и способ крепления.

Когда требуется замена

Проверка катушки актуальна при затрудненном запуске, пропусках воспламенения, перебоях после прогрева, нестабильной работе на оборотах или исчезновении искры. Эти признаки не указывают исключительно на неисправность катушки: похожее поведение вызывают изношенные свечи, поврежденные высоковольтные провода, окисленные контакты, нарушение питания либо отсутствие управляющего импульса. Диагностика всех связанных компонентов помогает избежать замены исправной детали.

Корпус катушки не разбирают для обычного обслуживания. При обнаружении трещин, следов электрического пробоя, оплавления контактов или повреждения изоляции высоковольтных выходов модуль заменяют целиком. Перед установкой также проверяют состояние свечных проводов и наконечников: ненадежное соединение на выходе способно вызвать перебои даже с новой катушкой.

Что сравнить перед покупкой

• Применяемость: каталожное назначение — двухтактный мотоцикл ЯВА 350. Для другой модели совместимость необходимо определять по установленной системе зажигания.
• Рабочее напряжение: товар заявлен для вариантов 6 В и 12 В. Напряжение бортового оборудования проверяют непосредственно на конкретном мотоцикле.
• Система зажигания: катушка предназначена для БСЗ и МСЗ. Она не должна выбираться как универсальная замена штатной контактной катушки без учета схемы.
• Обозначения: при подборе сопоставляют 3705М и принадлежность комплекта к семейству 1146. Одного внешнего сходства корпуса недостаточно.
• Выводы: требуется два высоковольтных выхода и соответствующее расположение боковых низковольтных контактов.
• Крепление: сравнивают положение металлических проушин, расстояние между точками фиксации и доступное место под баком или в штатной зоне монтажа.

Установка и контроль работы

Перед демонтажем отключают питание и фиксируют расположение проводов старой катушки. Новый модуль сначала устанавливают без окончательной затяжки, проверяя, не упирается ли корпус в раму и хватает ли длины проводов. После выравнивания крепеж затягивают, подключают боковые контакты по схеме конкретной БСЗ или МСЗ и плотно устанавливают высоковольтные провода. Провода прокладывают без натяжения, резких перегибов и соприкосновения с нагревающимися деталями.

Назначение контактов нельзя определять пробным подключением. Распиновку следует брать из документации установленного комплекта 1146 либо заранее переносить со старой исправно подключенной детали. После монтажа проверяют наличие искры на обеих свечах, запуск холодного двигателя, устойчивость холостого хода и работу после прогрева. Если искра отсутствует только на одном выходе, дополнительно меняют местами свечной провод и свечу для локализации неисправности. Совпадение напряжения, системы, схемы выводов и крепления является главным условием правильного выбора этой катушки для ЯВА.
