Центральная стояночная подножка МТ, Днепр VDKI

Центральная стояночная подножка для мотоцикла МТ, Днепр

Подножка VDKI предназначена для установки мотоцикла на центральную опору во время стоянки, осмотра и обслуживания. В разложенном положении она принимает нагрузку в двух точках по обе стороны мотоцикла и помогает удерживать технику вертикально на ровной твердой площадке. Такой способ установки удобен при длительной парковке, проверке ходовой части, очистке мотоцикла и выполнении операций, для которых требуется устойчивое положение без опоры на боковую ножку.

Конструкция и назначение

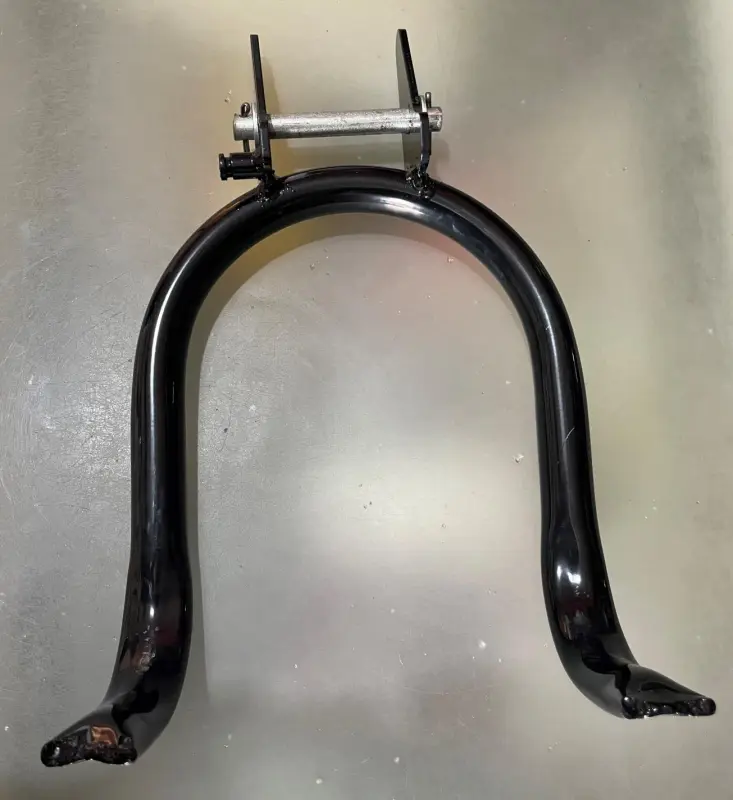

Основу детали образует цельная U-образная рама черного цвета с двумя опорными пятками. В верхней части расположен поворотный крепежный узел с поперечной осью, а сбоку предусмотрен выступ для перевода подножки в опорное положение ногой. После снятия мотоцикла с опоры подножка должна свободно возвращаться вверх и не мешать движению. Правильная работа зависит не только от самой детали, но и от состояния места крепления на раме, оси, пружины и остальных сопряженных компонентов.

Центральную подножку меняют при деформации дуги, повреждении опорных пяток, трещинах, выраженном износе поворотного соединения или чрезмерном боковом люфте. Искривленная деталь может касаться соседних частей мотоцикла, неравномерно опираться на поверхность либо затруднять постановку техники. Перед монтажом необходимо также осмотреть кронштейны рамы: установка новой подножки не устранит перекос, если посадочные места уже разбиты или деформированы.

Что проверить при подборе

• Модель и исполнение рамы. Деталь заявлена для мотоциклов МТ и Днепр, однако внутри семейства встречаются разные модификации. Название модели следует сопоставить с фактической конструкцией крепления.
• Ширину верхнего крепления. Расстояние между крепежными проушинами должно соответствовать ответной части рамы без принудительного сжатия или разведения стойки.
• Параметры оси. Сверяют ее диаметр, длину и способ фиксации, поскольку от правильной посадки зависит свободный поворот без чрезмерного люфта.
• Положение возвратной пружины. Необходимо проверить расположение точки ее зацепления и совместимость с имеющейся пружиной.
• Геометрию дуги и пяток. В сложенном положении подножка не должна задевать выхлопную систему, колесо, привод тормоза и другие расположенные рядом детали.
• Рычаг постановки. Его положение должно позволять уверенно нажимать ногой, не создавая помех другим органам управления.

Самый надежный способ подбора — сопоставить новую деталь со снятой подножкой по общей форме, ширине крепления, расположению оси, точке зацепления пружины и положению ножного рычага. Одного совпадения названия семейства мотоциклов недостаточно, если рама ранее ремонтировалась или получила нестандартные детали.

Установка и проверка

Перед сборкой очищают место крепления и оценивают состояние отверстий, оси и фиксаторов. Подножка должна поворачиваться без закусывания, но не иметь заметного поперечного перемещения. После присоединения возвратной пружины проверяют несколько полных циклов складывания и раскладывания, а затем контролируют зазоры до соседних деталей. Крепеж используют в соответствии с конструкцией конкретного мотоцикла; поврежденные фиксаторы и растянутую пружину следует заменить отдельно.

Первую проверку выполняют на ровной нескользкой поверхности, удерживая мотоцикл за предусмотренные для этого точки. Обе пятки должны одновременно и устойчиво опираться на площадку, а после снятия с подножки конструкция должна полностью перейти в транспортное положение. Регулярная очистка поворотного соединения и контроль люфта помогают вовремя обнаружить износ и сохранить удобную работу центральной опоры.
