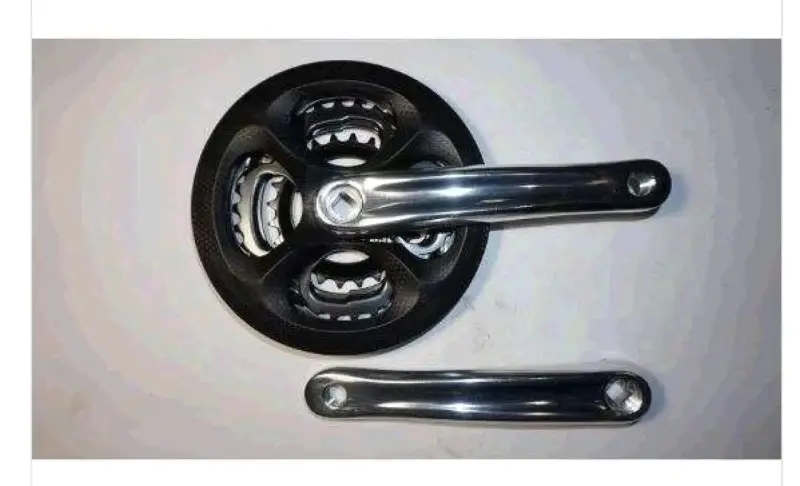

Система шатунов Neco MA16-311AP KL 24/34/42T, 170 мм, под квадрат

Система шатунов Neco MA16-311AP KL 24/34/42T

Комплект для велосипедной трансмиссии 3×8 объединяет правый шатун с тремя передними звездами, отдельный левый шатун и защитный диск со стороны большой звезды. Модель рассчитана на кареточный вал с посадкой под квадрат. Длина обоих шатунов составляет 170 мм, а сочетание звезд на 24, 34 и 42 зуба позволяет выбирать подходящее передаточное отношение для подъема, спокойного движения и более быстрого хода по ровной дороге.

Конструкция и назначение

Шатуны изготовлены из кованого алюминиевого сплава AL6061-T6, передние звезды — из стали. Такая система передает усилие от педалей на цепь и одновременно предоставляет три положения для переднего переключения. Малая звезда 24T предназначена для передаточного отношения с меньшим усилием на педалях, средняя 34T подходит для основной части повседневных режимов, а большая 42T используется при более скоростном движении. Фактическая нагрузка зависит также от выбранной задней звезды, размера колес и условий поездки.

Черный защитный диск расположен с внешней стороны большой звезды. Он отделяет вращающуюся зубчатую часть от одежды и уменьшает вероятность случайного контакта с ней при вращении педалей. Диск не заменяет правильную настройку цепи и переключателя, но делает систему удобнее для велосипедов, которые используются в обычной одежде и в повседневных поездках.

Что проверить перед выбором

• Посадка: каретка велосипеда должна иметь квадратный профиль вала; системы под шлицевые стандарты имеют другое соединение.
• Длина шатунов: размер 170 мм следует сопоставить с установленной системой, геометрией велосипеда и привычной посадкой велосипедиста.
• Число звезд: модель имеет тройную комбинацию 24/34/42T и предназначена для трансмиссии 3×8.
• Параметры каретки: техническая таблица Neco указывает вал длиной 120 мм, крепление M8 и линию цепи 48,5 мм. Эти значения нужно учитывать вместе с конструкцией рамы и переднего переключателя.
• Свободное пространство: большая звезда на 42 зуба и защитный диск не должны задевать перо рамы, кожух или другие детали велосипеда.

Линия цепи особенно важна для точного переднего переключения. Если вал каретки заметно короче или длиннее расчетного, звезды сместятся относительно кассеты и рамки переключателя. Это может ухудшить переход цепи между звездами или создать недостаточный зазор возле рамы. Поэтому при замене сравнивают не только количество зубьев и длину шатунов, но также тип каретки, длину ее вала и положение прежней системы.

Установка и настройка

Перед монтажом проверяют состояние квадратных граней кареточного вала, резьбы крепления и педалей. Правый и левый шатуны устанавливаются на противоположные стороны вала строго под углом 180° друг к другу. Крепеж M8 затягивают с усилием, предусмотренным изготовителем каретки и велосипеда: недостаточная затяжка может вызвать люфт, а чрезмерная — повредить соединение. После установки необходимо убедиться в свободном вращении системы, отсутствии касания рамы и правильном положении цепи.

Для работы всех трех звезд передний переключатель выставляют по высоте и углу относительно большой звезды, затем регулируют ограничители и натяжение троса. Цепь должна переходить между 24T, 34T и 42T без схода наружу или к раме. После первых поездок полезно проверить отсутствие люфта и посторонних звуков. Neco MA16-311AP KL подходит для замены изношенной или поврежденной трехзвездочной системы, когда велосипеду необходимы шатуны 170 мм, квадратная посадка и конфигурация 3×8 с набором 24/34/42T.
