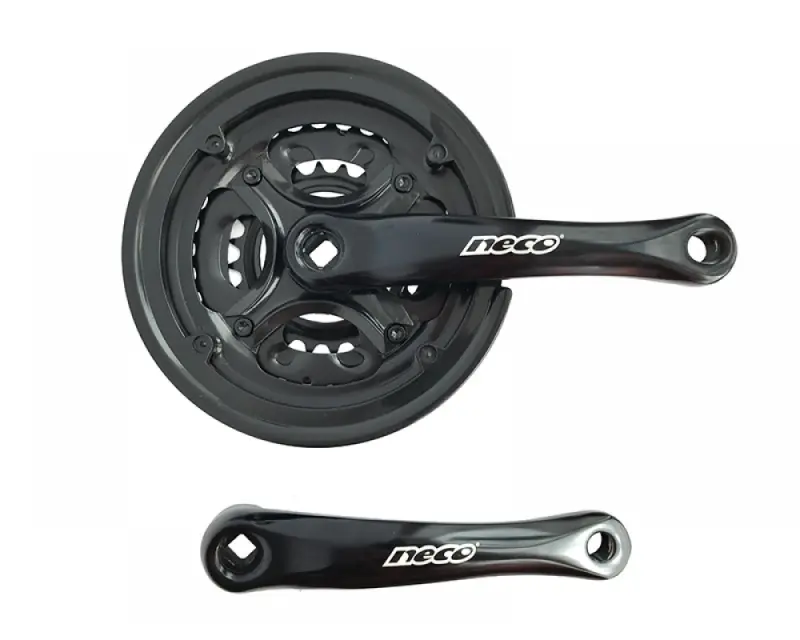

Система шатунов Neco NSA-3002 KL 24/34/42T, 170 мм, под квадрат, черная

Система шатунов Neco NSA-3002 KL 24/34/42T

Трехзвездочная система предназначена для велосипедной трансмиссии с передним переключением передач. Она объединяет правый шатун с тремя передними звездами, отдельный левый шатун и защитный диск со стороны большой звезды. Сочетание 24, 34 и 42 зубьев позволяет менять передаточное отношение в зависимости от условий движения: малая звезда подходит для участков, где требуется легче вращать педали, средняя служит основным повседневным диапазоном, а большая помогает поддерживать более высокую скорость на ровной дороге.

Оба шатуна имеют длину 170 мм и устанавливаются на кареточный вал с квадратной посадкой. Такая конфигурация подходит для замены системы на велосипеде, где уже используются квадратный вал, три передние передачи и аналогичный диапазон звезд. Перед покупкой следует сопоставить тип посадки, длину шатунов и число зубьев с установленными деталями. Модель рассчитана на трансмиссии с 6, 7 или 8 задними передачами, поэтому при подборе также учитывают применяемую цепь, передний переключатель и манетку.

Конструкция и практическое назначение

Алюминиевые шатуны сочетаются со стальными звездами. Шатуны передают усилие от педалей, а три стальные звезды работают с цепью и формируют передний диапазон передач. Черное исполнение подходит к большинству распространенных вариантов оформления рамы и компонентов. Наружный защитный диск частично закрывает большую звезду со стороны правой ноги: он уменьшает вероятность непосредственного контакта одежды с зубьями и цепью во время обычной поездки.

• Три звезды 24/34/42T: дают выбор между легким ходом, универсальным средним режимом и передачей для более быстрого движения.
• Шатуны длиной 170 мм: позволяют сохранить привычную геометрию педалирования при замене детали с такой же длиной.
• Квадратная посадка: обеспечивает установку на соответствующий кареточный вал без перехода на систему другого стандарта.
• Стальные звезды: рассчитаны на постоянный контакт с велосипедной цепью и передачу нагрузки при педалировании.
• Защитный диск: прикрывает наружную сторону большой звезды и делает использование велосипеда в повседневной одежде практичнее.

Что проверить перед установкой

Совместимость системы определяется не только диаметром большой звезды. На велосипеде должен быть кареточный вал под квадрат, а передний переключатель должен работать с тремя звездами и диапазоном 24–42T. Необходимо проверить, что длина 170 мм подходит раме и не приводит к нежелательному сближению педали или шатуна с ее элементами. Если прежняя система имела другое количество зубьев, после замены может потребоваться проверка длины цепи и диапазона переднего переключателя.

При монтаже посадочные поверхности квадратного вала и шатунов должны быть чистыми и без повреждений. Правый и левый шатуны устанавливают строго напротив друг друга, после чего крепеж затягивают с усилием, предусмотренным изготовителем велосипеда или каретки. Педали вкручивают с учетом разного направления резьбы: у правой и левой стороны оно отличается. После сборки проверяют свободное вращение, отсутствие контакта шатунов с рамой и положение цепи на каждой из трех звезд.

Завершающий этап — настройка переднего переключателя. Его рамка должна корректно переводить цепь между звездами 24, 34 и 42T, не задевать цепь в рабочих сочетаниях передач и не позволять ей сходить наружу или к раме. Для равномерной работы всей трансмиссии цепь и задние звезды должны быть совместимы по числу скоростей и не иметь критического износа. Neco NSA-3002 KL подходит для плановой замены погнутых шатунов, поврежденных зубьев или изношенной трехзвездочной системы при сохранении квадратной каретки и нужной конфигурации трансмиссии.
