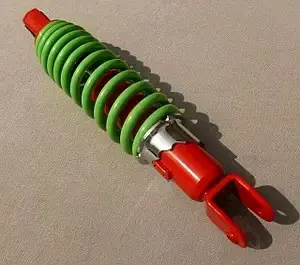

Задний регулируемый амортизатор Yamaha JOG, 265 мм

Задний регулируемый амортизатор Yamaha JOG, 265 мм

Амортизатор предназначен для задней подвески скутеров Yamaha JOG. Заявленная длина составляет 265 мм, а регулируемое исполнение позволяет подобрать настройку пружины с учетом нагрузки и требуемой реакции подвески. Деталь объединяет витую пружину, корпус амортизатора, верхнее крепление в форме проушины и нижнее вилочное крепление. Такая конфигурация рассчитана на установку между рамой и задней частью силового агрегата скутера.

Назначение в подвеске

Пружина воспринимает вес скутера, водителя и багажа, сжимаясь при прохождении неровностей. Амортизатор сдерживает последующие колебания, поэтому задняя часть не должна продолжительно раскачиваться после каждого толчка. Исправная деталь помогает колесу стабильнее следовать профилю покрытия, уменьшает резкие удары в подвеске и делает поведение скутера более предсказуемым на разбитой дороге.

Замена требуется, когда подвеска начинает чрезмерно раскачиваться, часто доходит до жесткого сжатия, издает посторонние звуки либо имеет люфт в местах крепления. Поводом для проверки также служат перекос пружины, деформация проушины или вилки и повреждение корпуса. Перед заказом желательно осмотреть не только сам амортизатор, но и крепежные точки: изношенные втулки или болты могут сохранять стук даже после установки новой детали.

Что проверить при подборе

Обозначение JOG охватывает несколько поколений и модификаций скутера, поэтому название модели необходимо дополнять сравнением установочных параметров. Значение 265 мм является основным заявленным размером этой позиции, однако способ измерения следует сопоставить со снятым амортизатором. Для точного выбора измеряют расстояние между центрами креплений в штатном положении детали и проверяют форму обоих соединений.

• Длина: размер старого амортизатора должен соответствовать заявленным 265 мм; заметное отличие способно изменить положение задней части скутера и рабочий диапазон подвески.
• Верхнее крепление: сравните диаметр отверстия проушины, ее толщину и ширину посадочного места.
• Нижнее крепление: проверьте внутреннюю ширину вилки, диаметр крепежного отверстия и расположение детали относительно кронштейна.
• Свободное пространство: корпус и пружина не должны соприкасаться с колесом, картером, воздушным фильтром, крылом или другими соседними деталями во всем диапазоне хода.
• Модификация скутера: перед установкой сопоставьте год, индекс Yamaha JOG и конструкцию штатного крепления.

Регулировка пружины

Конструкция предусматривает изменение положения опоры пружины. Настройка влияет на ее предварительное поджатие: при большей нагрузке можно уменьшить избыточную просадку задней части, а для одиночных поездок подобрать более подходящую реакцию подвески. Регулировка не заменяет правильный подбор длины и креплений и не увеличивает допустимую нагрузку скутера.

Положение опоры изменяют только на разгруженной подвеске подходящим инструментом. Настройку выполняют последовательно, проверяя просадку и поведение скутера после каждого изменения. Чрезмерное поджатие не устраняет износ амортизатора и может сделать реакцию на мелкие неровности более жесткой.

Установка и проверка

Перед монтажом скутер надежно фиксируют так, чтобы задняя подвеска была разгружена. Старую и новую детали укладывают рядом, сравнивают длину, ориентацию верхнего и нижнего креплений, ширину посадок и ход регулировочного упора. Штатные болты и втулки осматривают на выработку, деформацию и повреждение резьбы. Крепеж затягивают с усилием, предусмотренным руководством для конкретной модификации Yamaha JOG.

После установки следует убедиться, что амортизатор стоит без перекоса, крепления полностью заняли посадочные места, а пружина и корпус не касаются соседних деталей. Затем проверяют работу подвески при сжатии и выполняют короткую контрольную поездку без дополнительного груза. Если сохраняются стук, люфт или перекос, необходимо повторно проверить крепеж и сопряженные детали подвески.

Эта модель подходит для ремонта задней подвески Yamaha JOG при совпадении длины 265 мм и установочной геометрии. Тщательное сравнение со штатной деталью помогает сохранить предусмотренное положение скутера и избежать переделки креплений.
