Патрубок карбюратора (коллектор, «штаны») для Jawa 350 ST

Патрубок карбюратора для Jawa 350

Коллектор карбюратора, который владельцы Jawa также называют «штанами», соединяет карбюратор с впускными каналами двигателя. Он используется в системе питания Jawa 350 и образует переход от одного посадочного места карбюратора к двум каналам, ведущим к цилиндрам. Деталь нужна для ремонта штатного впускного узла с сохранением предусмотренной компоновки и без переделки соединений.

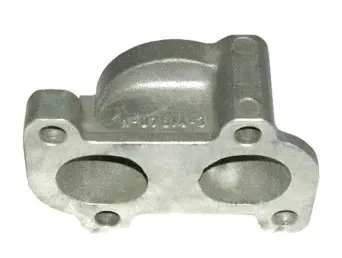

Патрубок выполнен как общая литая деталь: сверху расположен вход под карбюратор, снизу — два отдельных прохода к цилиндрам. Монтажные фланцы служат для крепления коллектора к двигателю. Такая конструкция объединяет части впускного тракта в одном узле и направляет поступающую из карбюратора топливно-воздушную смесь к цилиндрам.

Коллектор устанавливают вместо старой детали при механическом повреждении, деформации фланцев, износе посадочных мест, а также при восстановлении мотоцикла после разборки двигателя. Он подходит для планового ремонта и повторной сборки штатной системы впуска. Это отдельная соединительная деталь: патрубок не заменяет карбюратор и не является ремкомплектом.

Когда требуется замена

Состояние коллектора стоит проверить, если впускной узел разбирался для ремонта или на снятой детали заметны повреждения и деформация. Особое внимание уделяют фланцам, посадочным местам и проходным окнам. Ровная установка важна для правильной сборки всего тракта, поэтому деталь с нарушенной геометрией не следует пытаться компенсировать перекосом, принудительным натягом или переделкой крепления.

Замена готовым коллектором позволяет восстановить переход от одного входа карбюратора к двум каналам двигателя без изготовления самодельного переходника. При этом сам по себе тип мотоцикла не гарантирует совпадение каждой точки установки: на технике, которая уже ремонтировалась, могли быть заменены двигатель, карбюратор или отдельные части впуска.

Как подобрать патрубок

Перед покупкой сравните его со снятым коллектором. Сопоставьте общий контур и форму детали, конфигурацию фланцев, количество и расположение крепежных отверстий, форму проходных окон и положение верхнего посадочного места под карбюратор. Также проверьте расположение двух нижних каналов и их соответствие впускным каналам двигателя.

Коллектор применяется для Jawa 350 12 V серий 638, 639 и 640, но при подборе необходимо учитывать конкретную модификацию двигателя и установленный карбюратор. Особенно внимательно сравнивайте детали на мотоциклах с ранее замененными узлами. Решающее значение имеет фактическое совпадение посадки, формы каналов и крепежных точек со снятым патрубком.

Рекомендации по установке

До монтажа очистите сопрягаемые поверхности двигателя и карбюраторного узла от загрязнений и остатков старых уплотнений. Осмотрите привалочные плоскости, проверьте состояние шпилек, крепежа и уплотняющих элементов. Если обнаружены поврежденные или изношенные элементы соединения, их состояние нужно учесть до окончательной сборки.

Сначала расположите коллектор на посадочных местах и убедитесь, что фланцы прилегают ровно, отверстия совмещаются, а деталь не приходится притягивать крепежом с усилием. Устанавливайте патрубок без перекоса и принудительного натяга. После правильного позиционирования смонтируйте совместимые уплотняющие элементы, закрепите коллектор и установите карбюратор.

При сборке контролируйте положение всего узла, а не только одного фланца. Карбюратор, коллектор и впускные каналы двигателя должны соединяться в предусмотренной конфигурации. Аккуратная подготовка поверхностей, проверка крепежа и ровная посадка помогают корректно собрать штатный впускной тракт Jawa 350.
