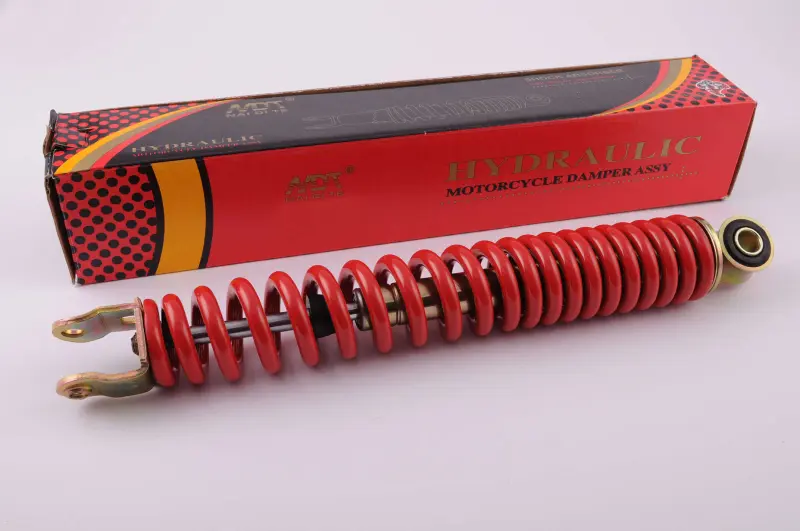

Задний амортизатор NDT GY6, Honda Dio/Lead, 290 мм, красный

Задний амортизатор NDT для скутеров GY6, Honda Dio и Lead

Амортизатор стандартного исполнения предназначен для ремонта задней подвески совместимых китайских и японских скутеров. Каталожная длина детали составляет 290 мм. Модель выполнена с красной витой пружиной и рассчитана на применение в скутерах GY6 50, Honda Dio и Honda Lead при совпадении размеров и конструкции креплений.

Амортизатор объединяет пружину и демпфирующую часть. Во время движения пружина воспринимает перемещение подвески на неровностях, а демпфер ограничивает последующие колебания. Исправная деталь помогает подвеске отрабатывать ямы и стыки без продолжительной раскачки, поддерживает контакт заднего колеса с покрытием и делает поведение скутера более предсказуемым при обычной городской эксплуатации.

Конструкция и назначение

Верхняя часть амортизатора имеет проушину с установленной втулкой, нижняя — вилочное крепление с двумя отверстиями. Такая конфигурация требует точного совпадения с посадочными местами конкретного скутера. Витая пружина расположена вокруг корпуса демпфера. Красное исполнение подходит для ремонта с сохранением яркого цветового акцента в зоне задней подвески.

Обозначения GY6, Dio и Lead охватывают разные модели и модификации, поэтому одного совпадения названия семейства недостаточно. Перед заказом необходимо сопоставить амортизатор со снятой деталью и посадочными местами на раме и двигателе либо маятнике. Это особенно актуально для скутеров, которые ранее ремонтировались или получили подвеску от другой модификации.

Что проверить при подборе

• Длину: каталожное значение этой модели — 290 мм. Сравните его с размером штатного амортизатора, измеренным тем же способом.
• Верхнее крепление: проверьте внутренний диаметр втулки проушины, ее ширину и доступное место под крепеж.
• Нижнее крепление: сопоставьте расстояние между щеками вилки, диаметры отверстий и положение крепежного болта.
• Ориентацию: убедитесь, что корпус, пружина и крепления не будут задевать колесо, воздушный фильтр, выпускную систему и соседние детали во всем диапазоне хода подвески.
• Модификацию скутера: для Honda Dio, Honda Lead и техники с двигателем семейства GY6 дополнительно сверяйте год, индекс модели и фактическую геометрию старой детали.

Когда амортизатор требует проверки

Поводом осмотреть заднюю подвеску становятся продолжительная раскачка после неровности, стуки, ощутимый люфт в креплениях, перекос корпуса, повреждение пружины или нестабильное поведение задней части скутера. Эти признаки могут относиться не только к самому амортизатору, поэтому вместе с ним проверяют крепеж, втулки, состояние посадочных мест и отсутствие люфта в сопряженных деталях.

Монтаж выполняют при разгруженной задней подвеске. До установки очищают посадочные поверхности, осматривают болты и втулки, затем размещают амортизатор без бокового натяга и затягивают крепеж по требованиям руководства конкретной модели. После сборки проверяют свободу перемещения подвески и отсутствие контакта с соседними компонентами. Точное сравнение длины и обоих креплений со штатной деталью позволяет выбрать этот амортизатор для планового ремонта GY6, Honda Dio или Honda Lead без ошибочной привязки только к названию скутера.
